6 – Remplacement des composants de la source de courant
6. Coucher la source de courant sur le côté, le côté ventilateur face vers le haut.
7. Placer l’extrémité d’un fil de fer ou d’une autre pièce similaire d’un diamètre de 0,23 cm dans chacun des six trous
du côté du circuit imprimé d’alimentation de la base. Presser sur chacun jusqu’à ce que les attaches se libèrent
et le socle en plastique et ses composants magnétiques puissent être retirés hors du panneau central.
8. Retirer les six vis qui maintiennent en place la plaque métallique de montage de l’ensemble magnétique.
Retirer la plaque et les composants magnétiques.

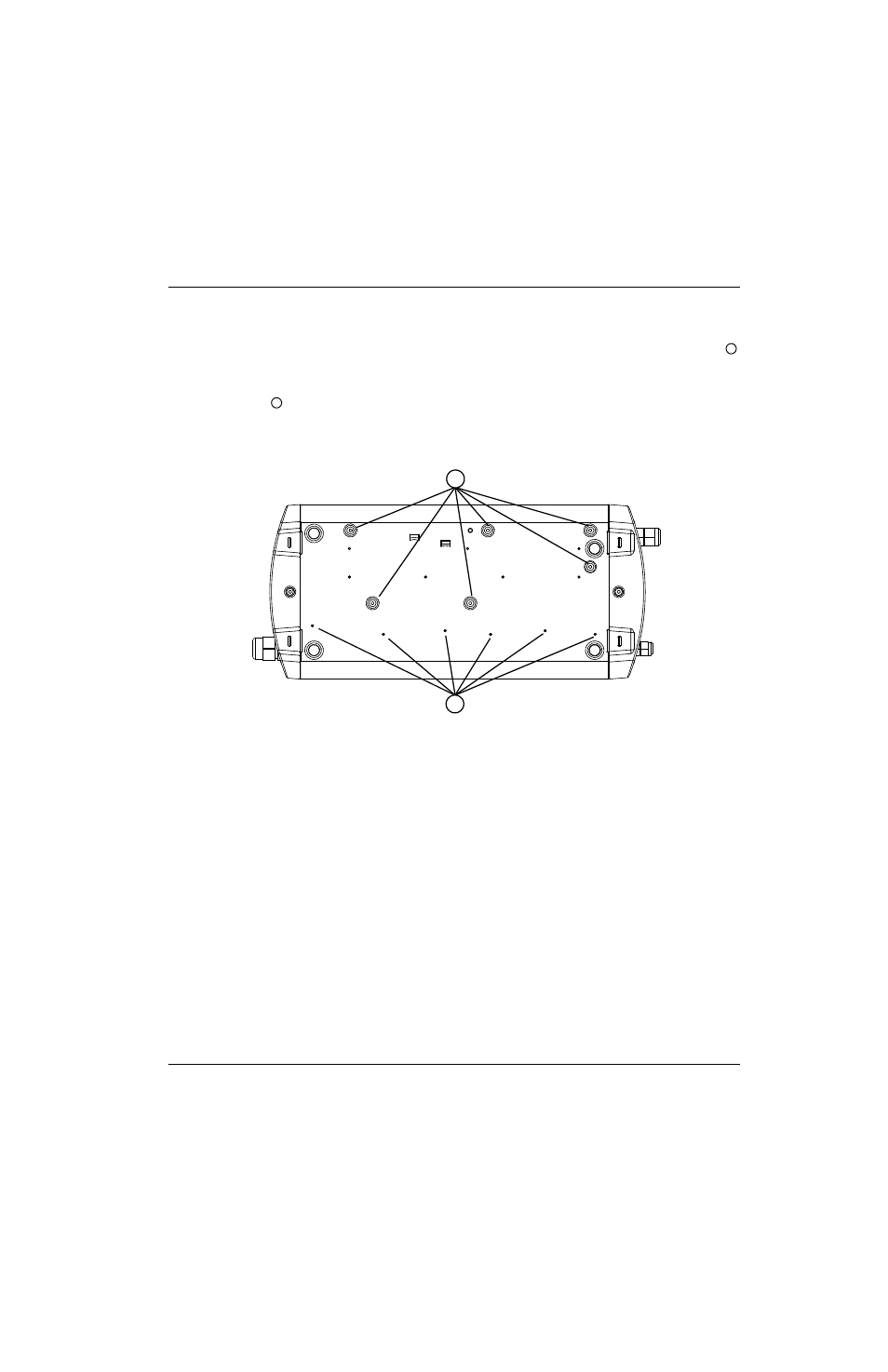

Figure 88
4
5
4
5
