Powermax30 AIR Manuel de service 808852 177
6 – Remplacement des composants de la source de courant
Remplacement de l’ensemble magnétique
Les transformateurs et les bobines d’induction (composants magnétiques) de rechange pour cette source de courant
sont disponibles seulement sous forme d’ensemble complet dont les composants sont déjà montés sur un socle
en métal. Il est impossible de remplacer des composants individuels.
Retrait de l’ensemble magnétique
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
d. Consulter Démontage du panneau avant à la page 104.
e. Consulter Démontage du panneau arrière à la page 106.
f. Consulter Retrait du ventilateur à la page 157.
g. Consulter Retrait du serpentin d’échange thermique à la page 159.
h. Consulter Retrait du compresseur interne à la page 162.
2. Du côté circuit imprimé d’alimentation de la source de courant, retirer les fils des transformateurs et des bobines
d’induction. Consulter la Figure 86.
a. Retirer J13, J14 et J15 situés du côté du panneau avant du circuit imprimé d’alimentation.
b. Retirer J18 et J19 situés du côté du panneau arrière du circuit imprimé d’alimentation.
c. Retirer J20 et J21 situés au centre en bas du circuit imprimé d’alimentation.

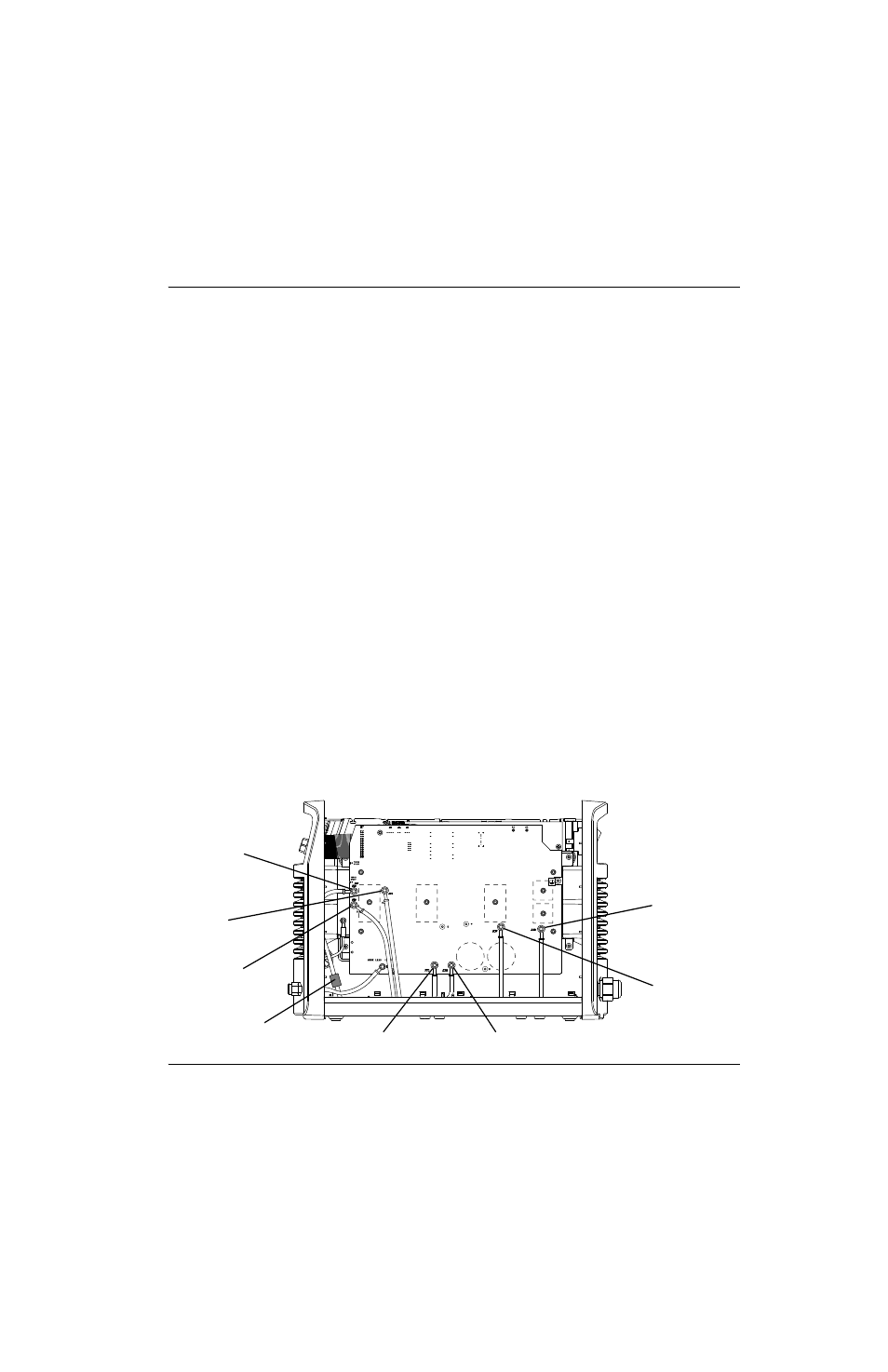

Figure 86
Numéro de kit Description
428400 Kit : Ensemble magnétique
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
Ferrite uniquement sur les sources
de courant CE
J13
J14
J15
J21 J20
J19
J18
