Remplacer l’ensemble de filtre à air
Retrait de l’ensemble du filtre à air
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
2. Débrancher le tuyau de vidange
de l’orifice situé sur la partie inférieure de la base de la source de courant.
Consulter la
Il est normal de voir de l'eau dans le tuyau de vidange et dans la cuve de filtre à air. Retirer
toute eau éclaboussant l’intérieur de la source de courant avant de faire fonctionner
à nouveau le système.
3. Pousser pour libérer le tuyau d’alimentation en gaz du raccord sur le côté droit du filtre à air
utiliser des raccords instantanés à la page 135.)
4. Pousser pour libérer le serpentin d’échange thermique en cuivre du raccord sur le côté gauche du filtre à air
.
Pour un meilleur accès au filtre à air, déposer l’enceinte du ventilateur
. Utiliser des
pinces à bec fin pour comprimer et dégager les deux agrafes du coin supérieur
de l’enceinte avant de dégager les deux agrafes inférieures du boîtier du ventilateur.

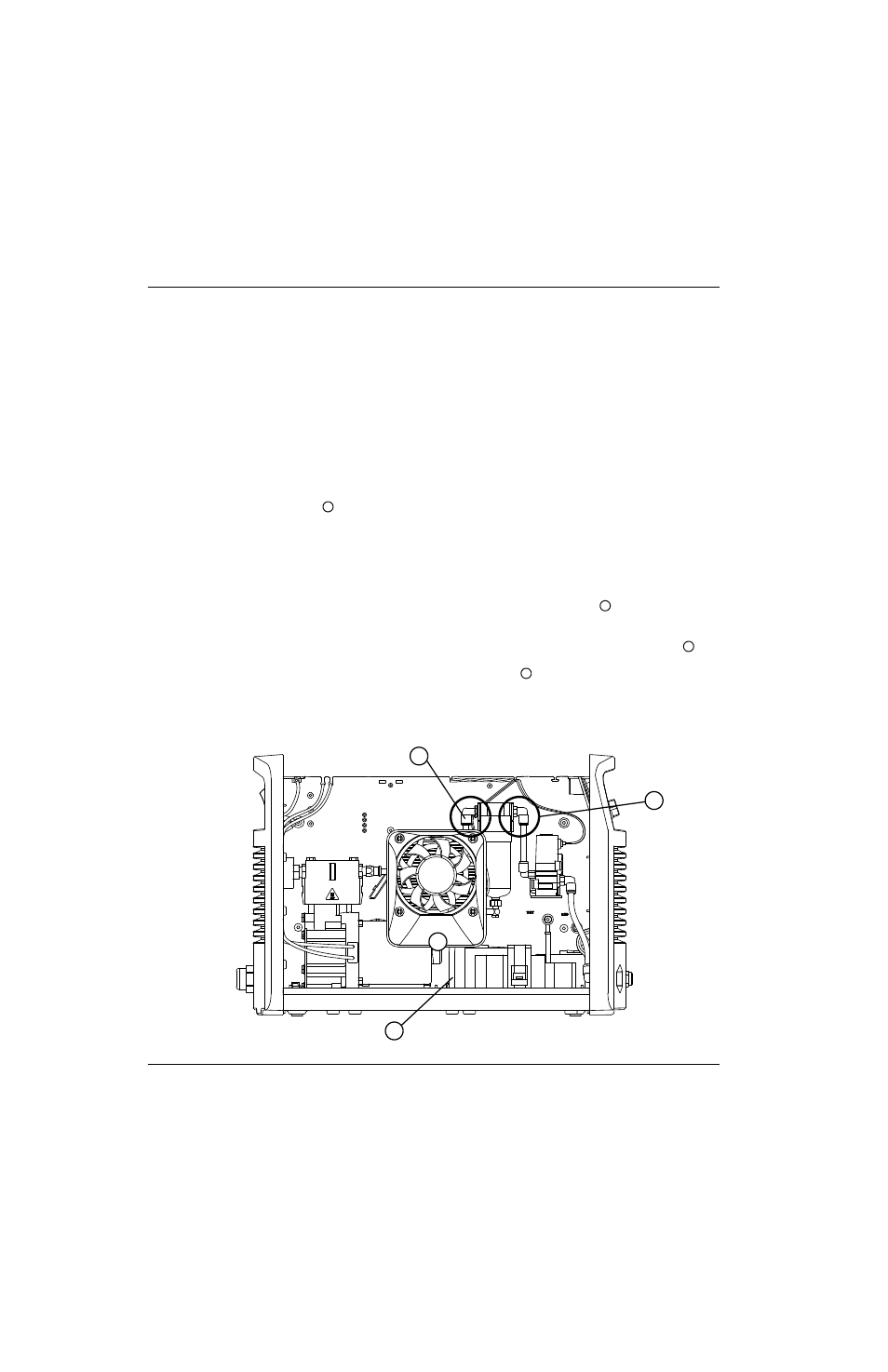

Figure 64
Numéro de kit
Description
Kit : Ensemble du filtre à air (comprend tuyau de gaz, drain de vidange et raccords coudés)
