83 TNC 310 HEIDENHAIN

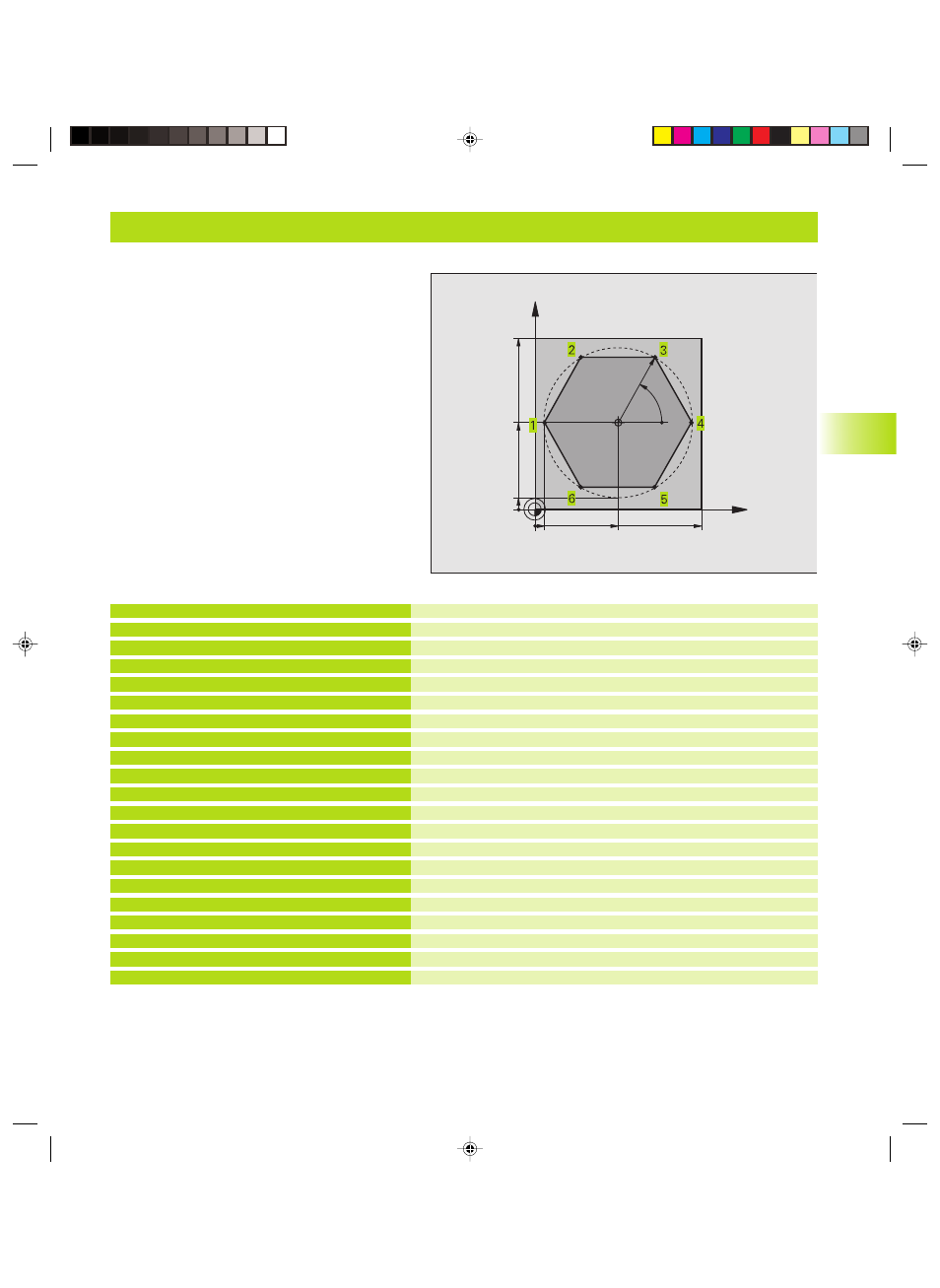

Exemple: Déplacement linéaire en coordonnées polaires
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Définir le point de référence pour les coordonnées polaires
Dégager l‘outil
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le contour au point 1
Approche en douceur sur un cercle dont R=1 mm
Aborder le point 2
Aborder le point 3
Aborder le point 4
Aborder le point 5
Aborder le point 6
Aborder le point 1
Sortie en douceur sur un cercle dont R=1 mm
Dégager l'outil dans le plan d'usinage
Dégager l'outil dans l'axe de broche, fin du programme
0 BEGIN PGM 40 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 LP PR+60 PA+180 R0 F MAX
8 L Z-5 R0 F1000 M3
9 LP PR+45 PA+180 RL F250
10 RND R1
11 LP PA+120
12 LP PA+60
13 LP PA+0
14 LP PA-60
15 LP PA-120
16 LP PA+180
17 RND R1
18 LP PR+60 PA+180 R0 F1000
19 L Z+250 R0 F MAX M2
20 END PGM 40 MM
X
Y
50 100
50
CC
5
100
R45
60°
5
6.5 Cont
our
