13 Fonctions MOD 216
13.5 P
a
ramètr
es utilisat
eur spécifiques de la mac
hine
13.6 Sélectionner l'affichage de positions
13.5 Paramètres utilisateur spécifiques
de la machine
Le constructeur de la machine peut attribuer des
fonctions à 16 PARAMETRES UTILISATEUR. Consultez le
manuel de votre machine.
13.6 Sélectionner l‘affichage de
positions
Vous pouvez influer sur l‘affichage des coordonnées pour le mode
MANUEL et les modes de déroulement du programme:

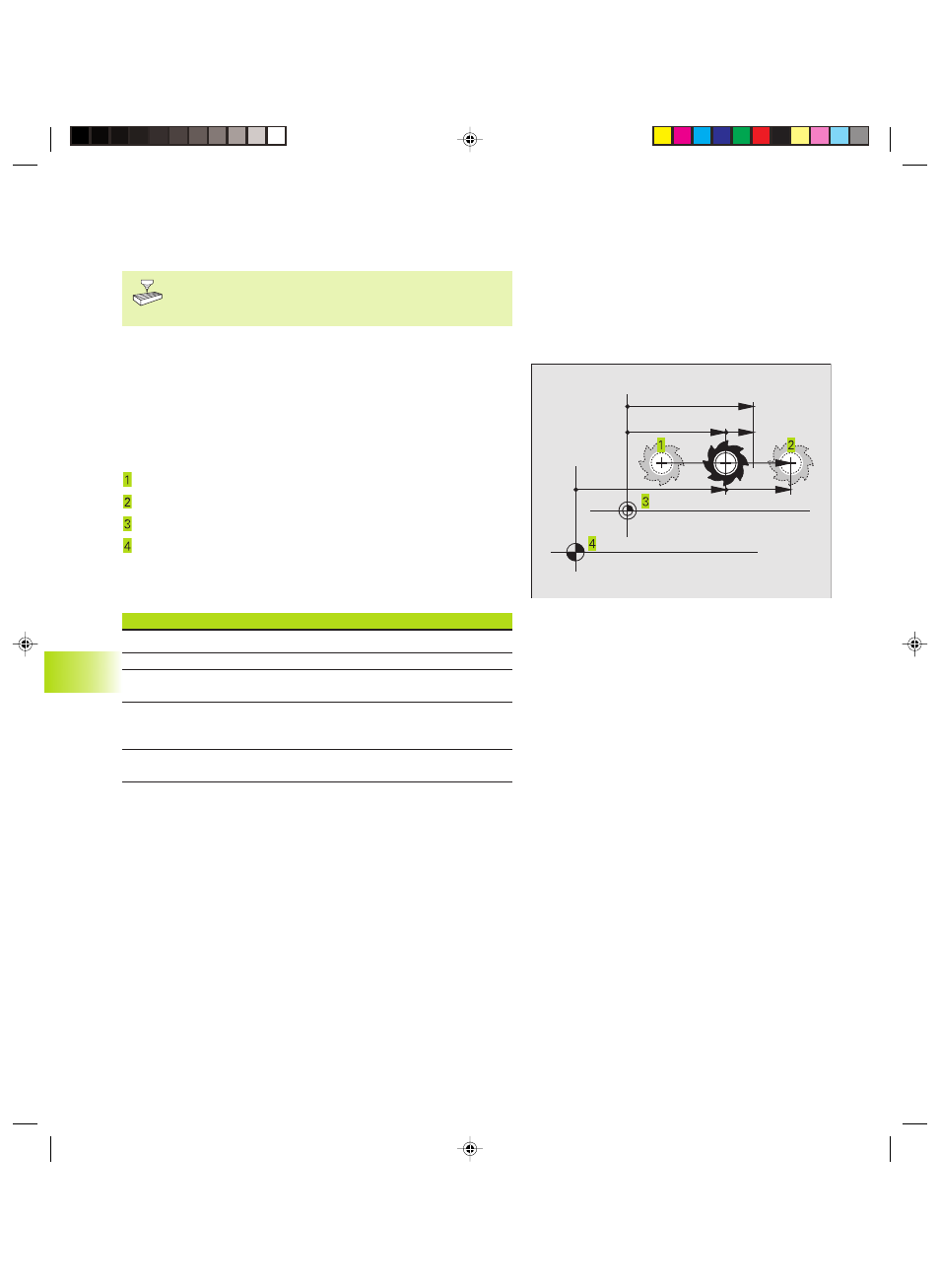

La figure de droite indique différentes positions de l‘outil
Position de départ
Position à atteindre par l‘outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez
sélectionner les coordonnées suivantes:
Fonction Affichage
Position nominale; valeur actuelle donnée par la TNC NOM
Position effective; position actuelle de l‘outil EFF
Position de référence; position effective calculée REF
par rapport au point zéro machine
Chemin restant à parcourir jusqu‘à la position
DIST
programmée; différence entre la position effective
et la position à atteindre
Erreur de poursuite; différence entre la position
nominale et la position effective
ER.P.
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l‘affichage de position dans l‘affichage d‘état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
NOM
EFF ER.P
REF DIST
