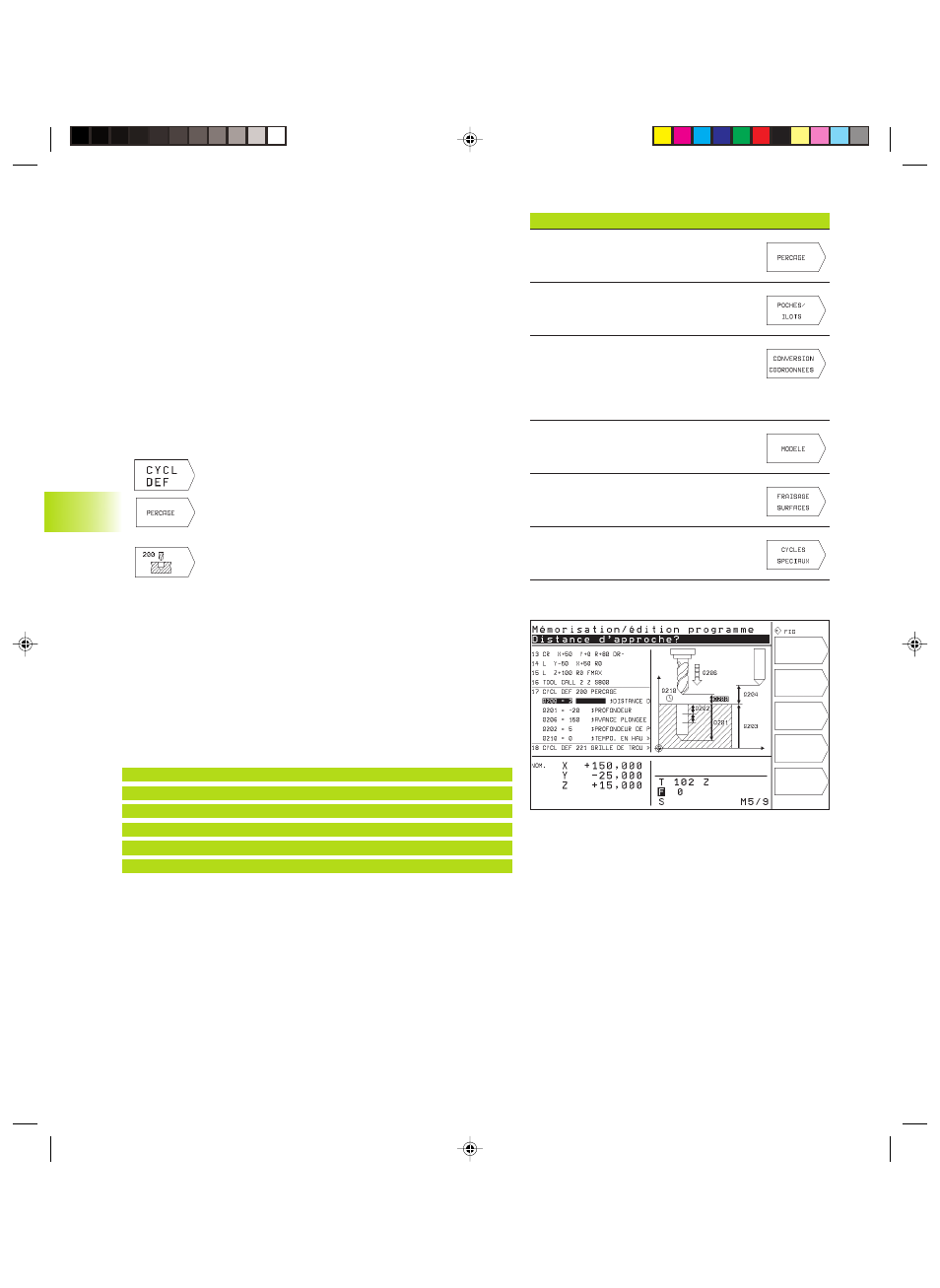

8 Programmation: Cycles 94
8.1 Cycles: Généralités
Les opérations d‘usinage répétitives comprenant plusieurs phases
d‘usinage sont mémorisées dans la TNC sous forme de cycles. Il en
va de même pour les conversions de coordonnées et certaines
fonctions spéciales. Le tableau de droite indique les différents
groupes de cycles.
Les cycles d‘usinage portant un numéro à partir de 200 utilisent les
paramètres Q comme paramètres de transmission. Les paramètres
de même fonction que la TNC utilise dans différents cycles portent
toujours le même numéro: Ainsi, par exemple, Q200 correspond
toujours à la distance d‘approche, Q202 à la profondeur de passe,
etc.
Définir un cycle
ú Le menu de softkeys affiche les différents groupes
de cycles
ú Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
ú Sélectionner le cycle, par ex. PERCAGE. La TNC
ouvre un dialogue et réclame toutes les données
d‘introduction requises; en même temps, la TNC
affiche dans la moitié droite de l‘écran un
graphisme dans lequel le paramètre à introduire
est en surbrillance Pour cela, sélectionnez le
partage d'écran PGM + GRAPH. D'AIDE
ú Introduisez tous les paramètres réclamés par la
TNC et validez chaque introduction à l‘aide de la
touche ENT
ú La TNC ferme le dialogue lorsque vous avez
introduit toutes les données requises
Exemple de séquences CN
CYCL DEF 1.0 PERCAGE PROFOND
CYCL DEF 1.1 DIST2
CYCL DEF 1.2 PROF.–30
CYCL DEF 1.3 PASSE5
CYCL DEF 1.4 TEMPO1
CYCL DEF 1.5 F 150
Groupes de cycles Softkey
Cycles perçage profond, alésage
à l'alésoir, à l'outil, taraudage
Cycles de fraisage de poches,
tenons et rainures
Cycles de conversion de coordonnées:
les contours peuvent subir un décalage
du point zéro, une rotation, être usinés
en image miroir, agrandis ou réduits
Cycles pour motifs de points, par ex.
cercle de trous ou surface de trous
Cycles d‘usinage ligne-à-ligne de
surfaces planes ou gauchies
Cycles spéciaux: temporisation, appel
de programme, orientation broche
8.1 Cycles: Généralités
