12 Palpeurs 3D 202
12.1 Cycles de palpage en mode
Manuel
La TNC doit avoir été préparée par le constructeur de la
machine pour l‘utilisation d‘un système de palpage 3D

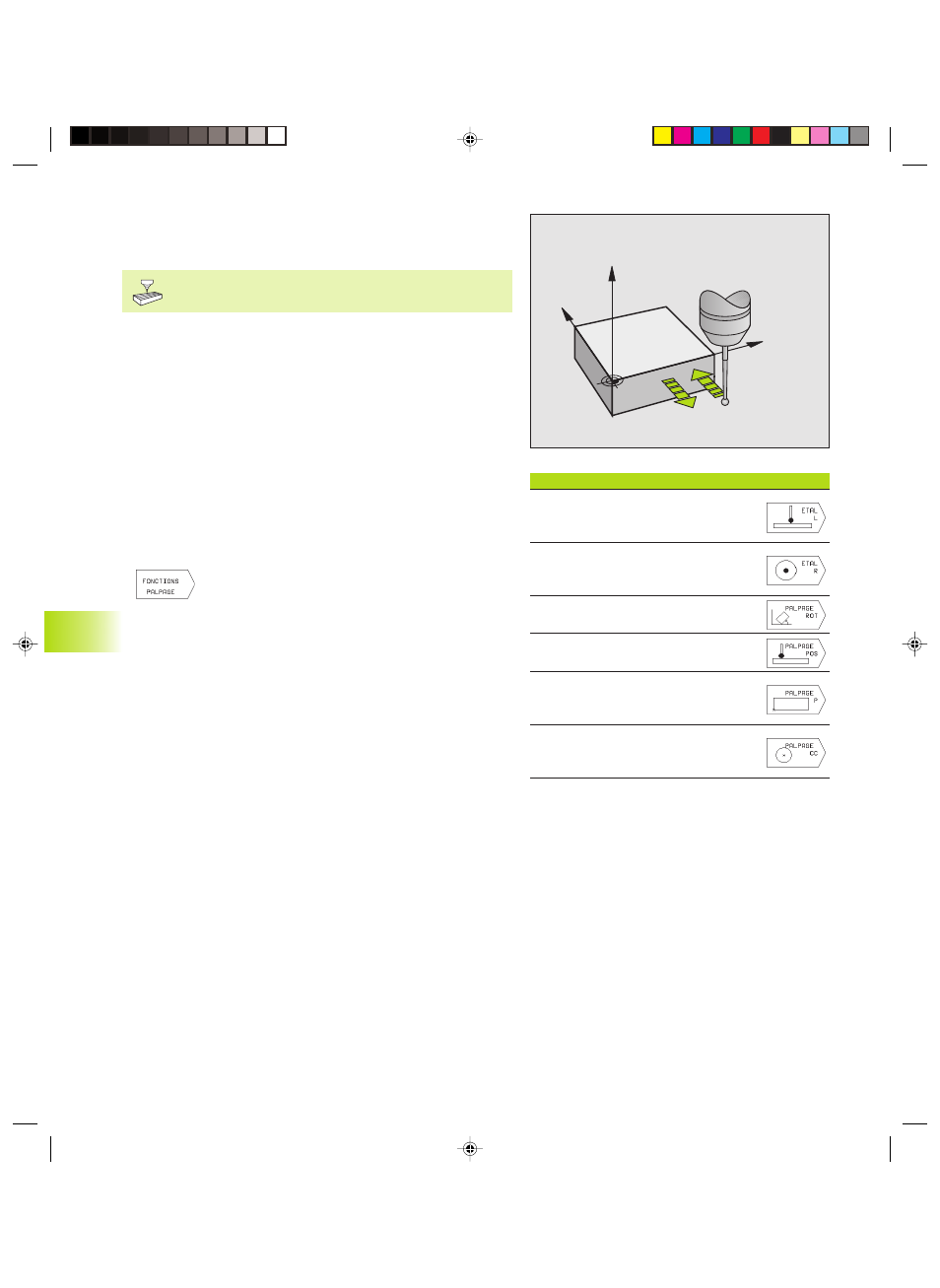

Avec les cycles de palpage, lorsque vous appuyez sur la touche
START CN, le palpeur 3D se déplace parallèlement à l‘axe vers la
pièce. Le constructeur de la machine définit l‘avance de palpage: cf.
figure de droite. Lorsque le palpeur 3D affleure la pièce,
■ le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
■ le palpeur 3D s‘arrête et
■ retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n‘est pas déviée sur la course définie, la TNC
délivre un message d‘erreur (course: PM6130).
Sélectionner la fonction de palpage
ú Sélectionner le mode Manuel
ú Sélectionner les fonctions de palpage: appuyer sur
la softkey FONCTIONS PALPAGE (2ème menu de
softkeys). La TNC affiche d‘autres softkeys: cf.
tableau de droite
Fonction Softkey
Etalonnage longueur effective
(2ème menu de softkeys)
Etalonnage rayon effectif
(2ème menu de softkeys)
Rotation de base
Initialisation du point de référence
Initialiser un coin comme point de
référence
Initialiser un centre de cercle
comme point de référence
12.1 Cycles de palpage en mode Manuel
Y
X
Z
F
F MAX
