65 TNC 310 HEIDENHAIN

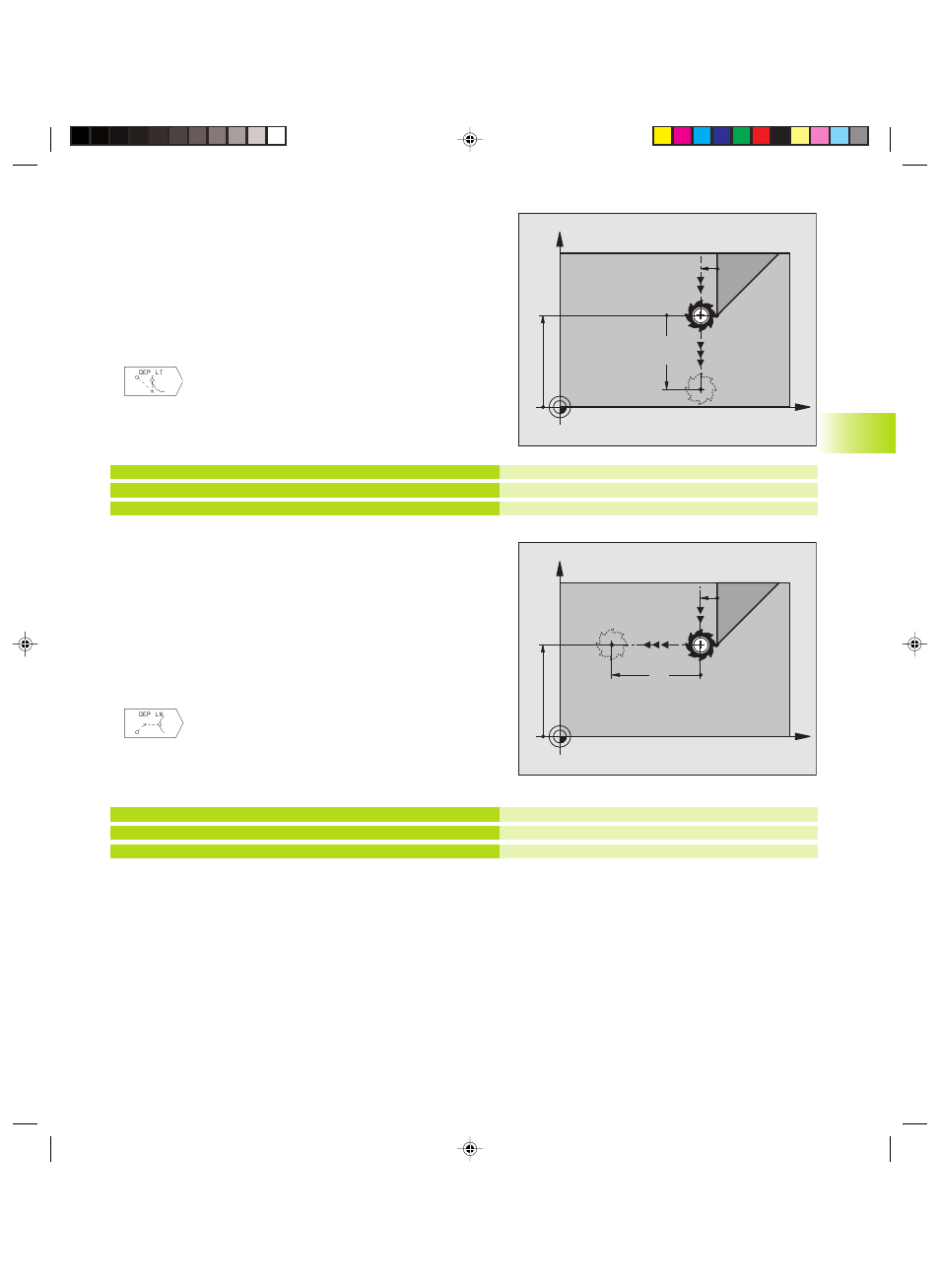

Sortie du contour par une droite avec raccordement
tangentiel: DEP LT
La TNC guide l‘outil sur une droite allant du dernier point du contour
P
E
jusqu‘au point final P
N
. La droite est dans le prolongement du
dernier élément du contour. P
N
est situé à distance LEN de P
E
.
ú Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
ú Ouvrir le dialogue avec touche APPR/DEP et la softkey DEP LT:
ú Introduire LEN: distance entre le point final P
N
et le
dernier élément du contour P
E
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP LT LEN12,5 R0 F100
25 L Z+100 FMAX M2
Sortie du contour par une droite
perpendiculaire au dernier point du contour: DEP LN
La TNC guide l‘outil sur une droite allant du dernier point du contour
P
E
jusqu‘au point final P
N
. La droite s‘éloigne perpendiculairement
du dernier point du contour P
E
. P
N
est situé à distance LEN + rayon
d‘outil de P
E
.
ú Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
ú Ouvrir le dialogue avec touche APPR/DEP et softkey DEP LN:
ú LEN: Introduire la distance du point final P
N
Important: LEN doit toujours être de signe positif!
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP LN LEN+20 F100
25 L Z+100 FMAX M2
Dernier élément contour: P
E
avec correction rayon
S‘éloigner du contour de LEN = 12,5 mm
Dégagement en Z, retour, fin du programme
Dernier élément contour: P
E
avec correction rayon
S‘éloigner perpendiculairement de LEN = 20 mm
Dégagement en Z, retour, fin du programme
X
Y
20
P
E
RR
P
N
R0
RR
12.5
X
Y
20
P
E
RR
P
N
R0
RR
20
6.3
Appr
oc
he et sor
tie du cont
our
