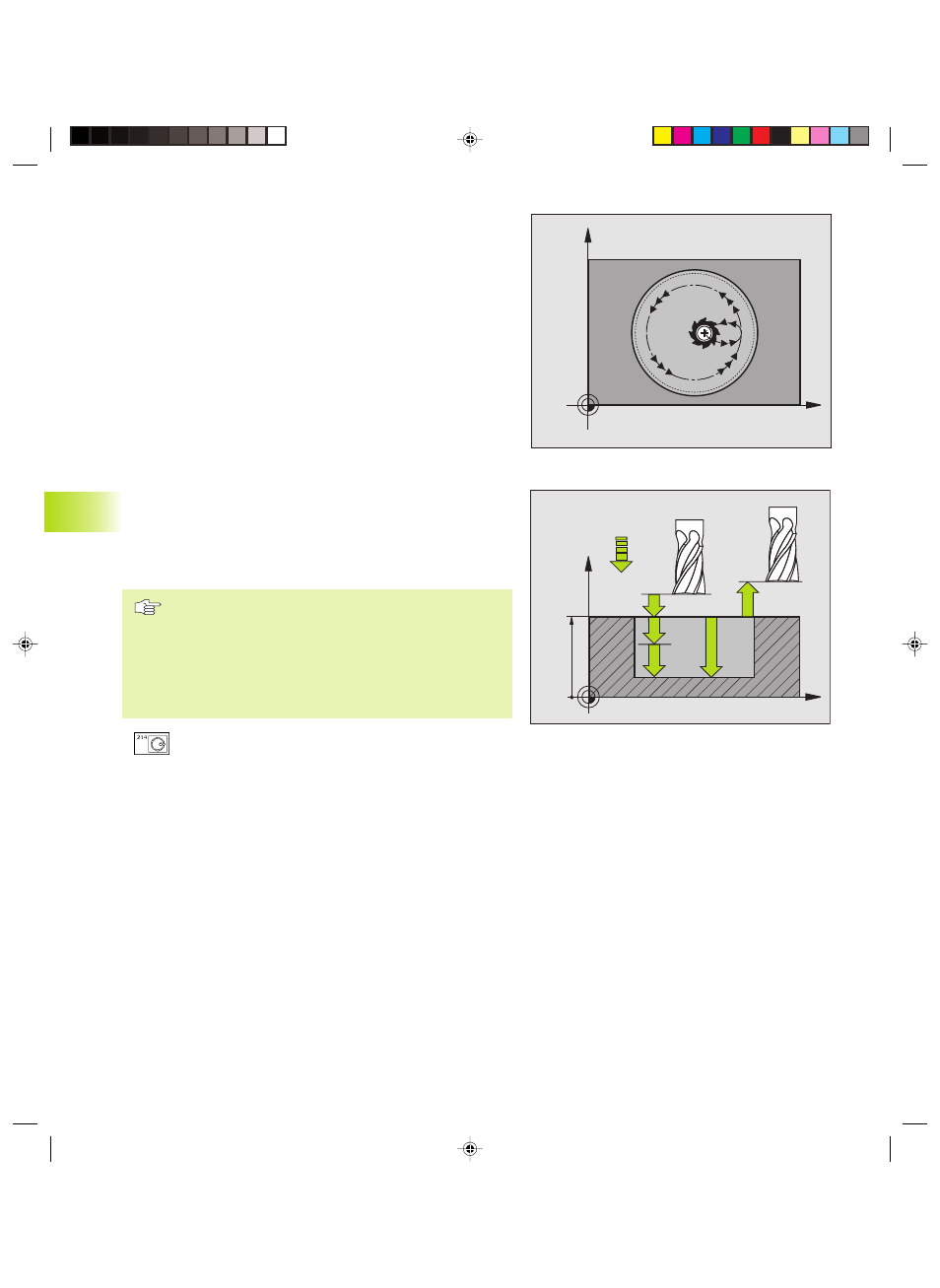

FINITION DE POCHE CIRCULAIRE (cycle 214)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride, puis au centre de la poche
2 Partant du centre de la poche, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Pour calculer le point
initial, la TNC tient compte du diamètre de la pièce brute et du
rayon de l‘outil Si vous introduisez un diamètre 0 pour la pièce
brute, la TNC perce au centre de la poche
3 Si l‘outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (4 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la distance
d'approche ou – si celui-ci est programmé – au saut de bride, puis
pour terminer, au centre de la poche (position finale = position
initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez une finition de la poche dans la masse,
utilisez une fraise à denture frontale (DIN 844) et
introduisez une petite valeur pour l'avance plongée en
profondeur.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la poche
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si vous plongez
dans le vide, introduisez une avance plus élevée
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe.
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
