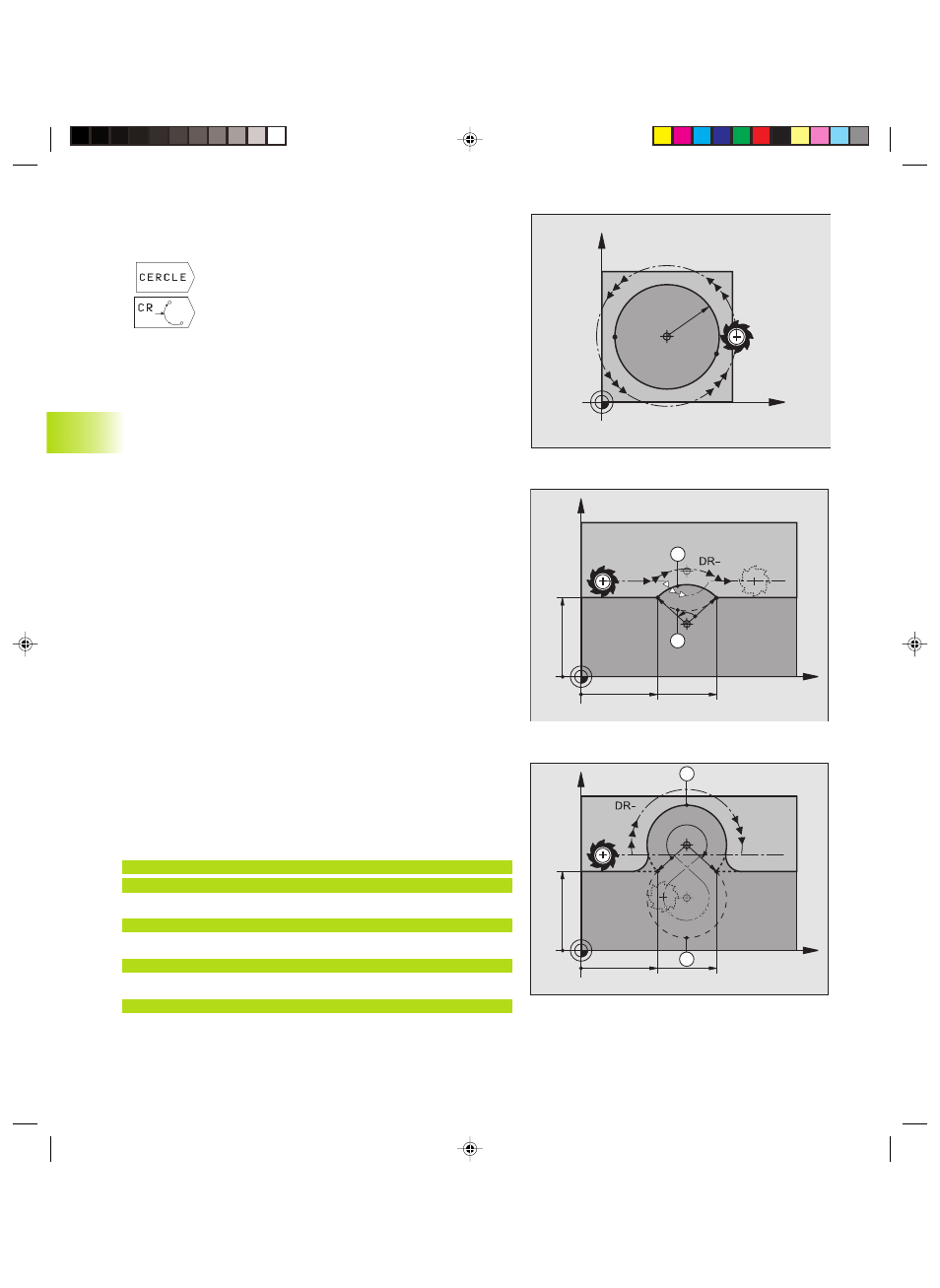

Trajectoire circulaire CR de rayon défini
L‘outil se déplace sur une trajectoire circulaire de rayon R.
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“ (2ème menu de softkeys)
ú Introduire les coordonnées du point final de l'arc
de cercle
ú Rayon R
Attention: le signe définit la grandeur de l'arc de
cercle!
ú Sens de rotation DR
Attention: le signe définit la courbe concave ou
convexe!
Si nécessaire:
ú Avance F
ú Fonction auxiliaire M
Cercle entier
Pour un cercle entier, programmez à la suite deux séquences CR:
Le point final du premier demi-cercle correspond au point initial du
second. Le point final du second demi-cercle correspond au point
initial du premier. Cf. figure en haut et à droite.
Angle au centre CCA et rayon R de l‘arc de cercle
Le point initial et le point final du contour peuvent être reliés
ensemble par quatre arcs de cercle différents et de même rayon:
Petit arc de cercle: CCA<180°
Rayon de signe positif R>0
Grand arc de cercle: CCA>180°
Rayon de signe négatif R<0
Au moyen du sens de rotation, vous définissez si la courbure de
l‘arc de cercle est dirigée vers l‘extérieur (convexe) ou vers
l‘intérieur (concave):
Convexe: Sens de rotation DR– (avec correction de rayon RL)
Concave: Sens de rotation DR+ (avec correction de rayon RL)
Exemple de séquences CN
Cf. figures de droite, au centre et en bas.
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR– (arc 1)
ou
11 CR X+70 Y+40 R+20 DR+ (arc 2)
ou
11 CR X+70 Y+40 R-20 DR- (arc 3)
ou
11 CR X+70 Y+40 R-20 DR+ (arc 4)
Tenez compte des remarques à la page suivante!
