155 TNC 310 HEIDENHAIN
9.5 Exemples de programmation

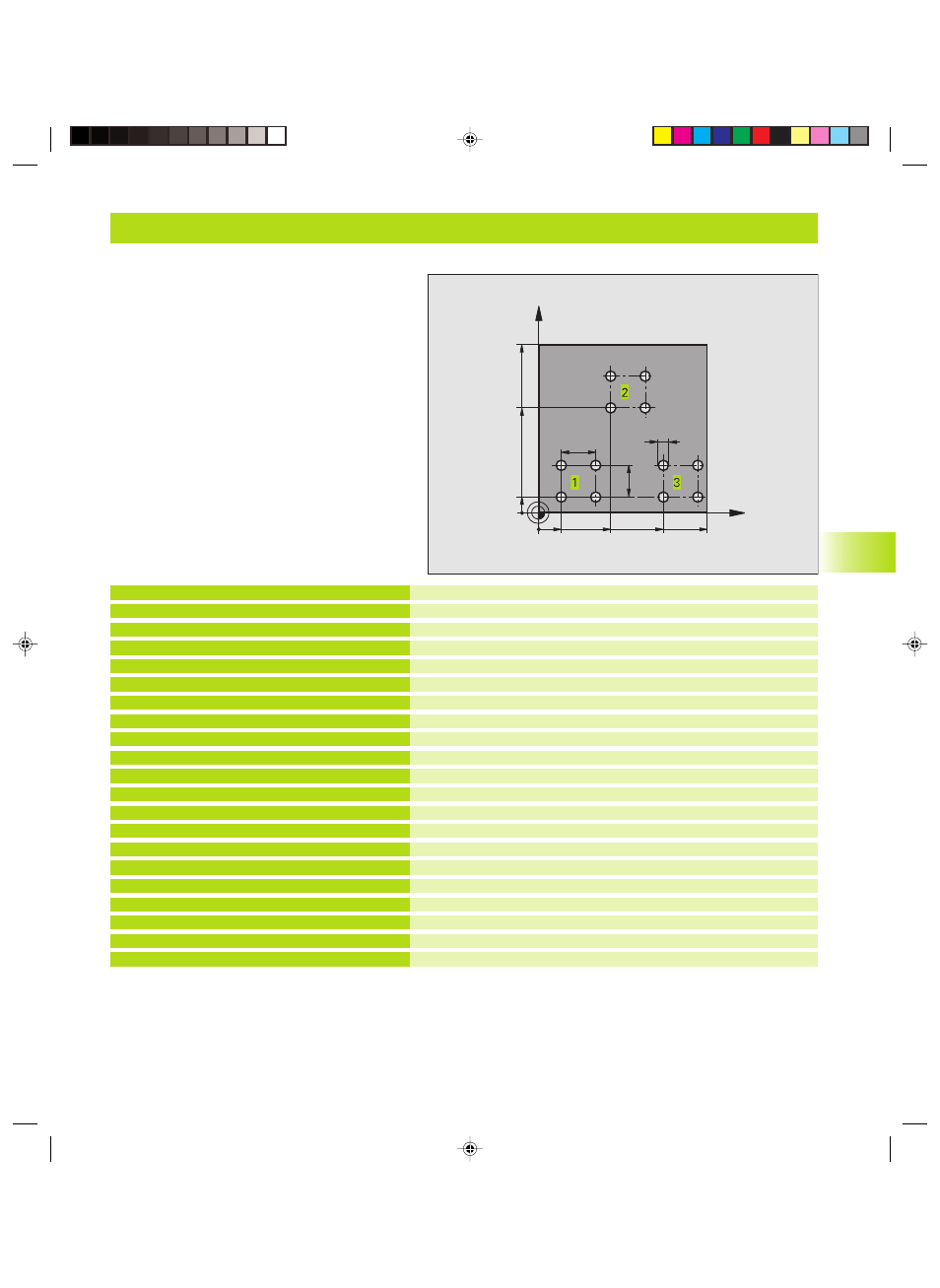

Exemple: Séries de trous
Déroulement du programme
■ Aborder les séries de trous dans le programme
principal
■ Appeler la série de trous (sous-programme 1)
■ Ne programmer la série de trous qu‘une seule
fois dans le sous-programme 1
0 BEGIN PGM SP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S5000
5 L Z+250 R0 F MAX
6 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-10 ;PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=10 ;SAUT DE BRIDE
7 L X+15 Y+10 R0 F MAX M3
8 CALL LBL 1
9 L X+45 Y+60 R0 F MAX
10 CALL LBL 1
11 L X+75 Y+10 R0 F MAX
12 CALL LBL 1
13 L Z+250 R0 F MAX M2
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définition du cycle Perçage
Aborder le point initial de la série de trous 1
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 2
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 3
Appeler le sous-programme pour la série de trous
Fin du programme principal
X
Y
15
60
100
100
75
10
45
20
20
5
