80 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – coor
données polair
es
Exemple de séquences CN
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
En valeurs incrémentales, les coordonnées de DR et PA
ont le même signe.

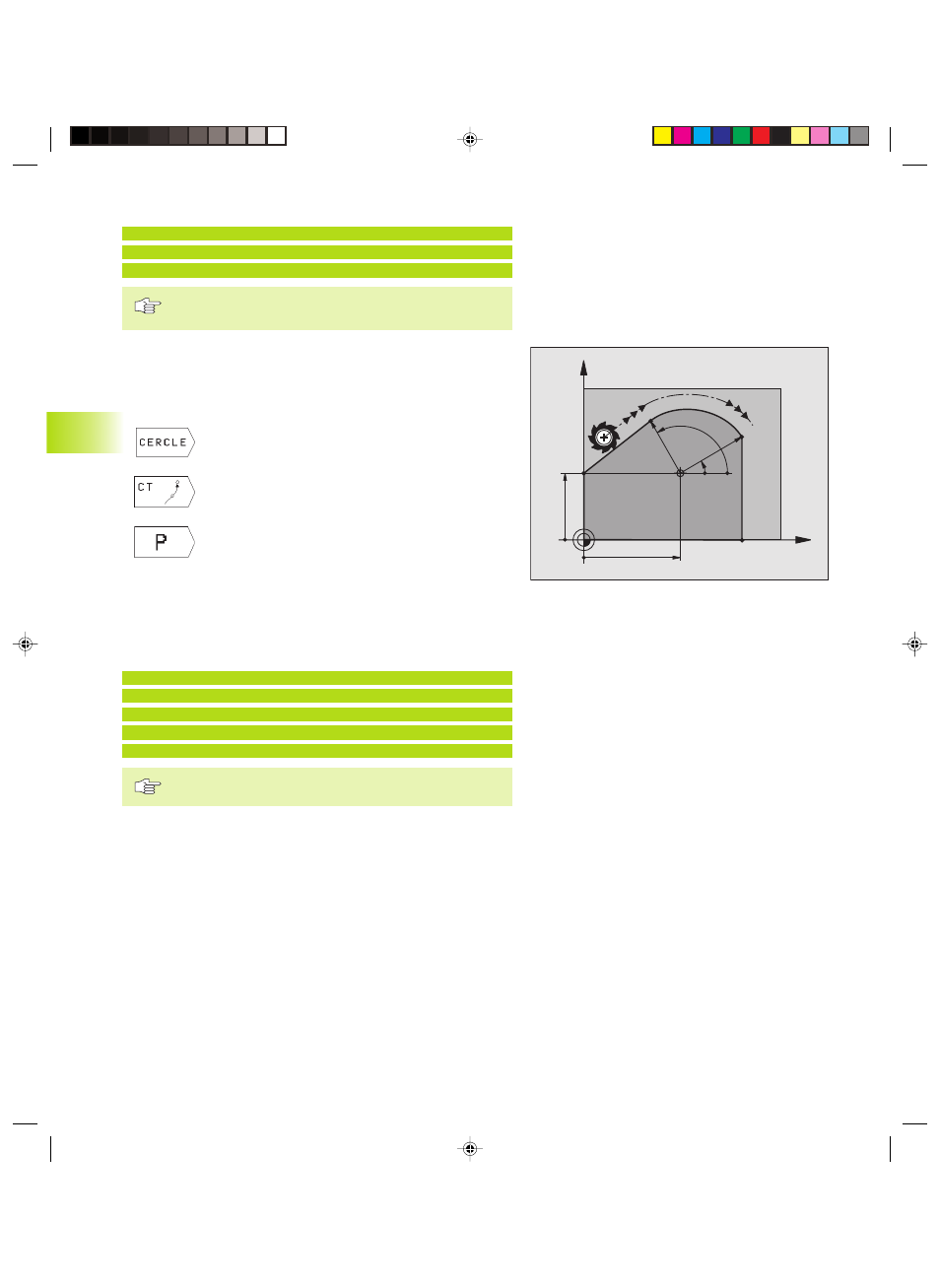

Trajectoire circulaire CTP avec raccordement
tangentiel
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“
ú Sélectionner trajectoire circulaire CT: appuyer sur la
softkey CT
ú Sélectionner l'introduction de coordonnées
polaires: appuyer sur la softkey P (2ème menu de
softkeys)
ú Rayon polaire PR: distance entre le point final de la
trajectoire circulaire et le pôle CC
ú Angle polaire PA: position angulaire du point final
de la trajectoire circulaire
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n‘est pas le centre du cercle de contour!
X
Y
40
35
CC
30°
120°
R30 R25
