8 Programmation: Cycles 100

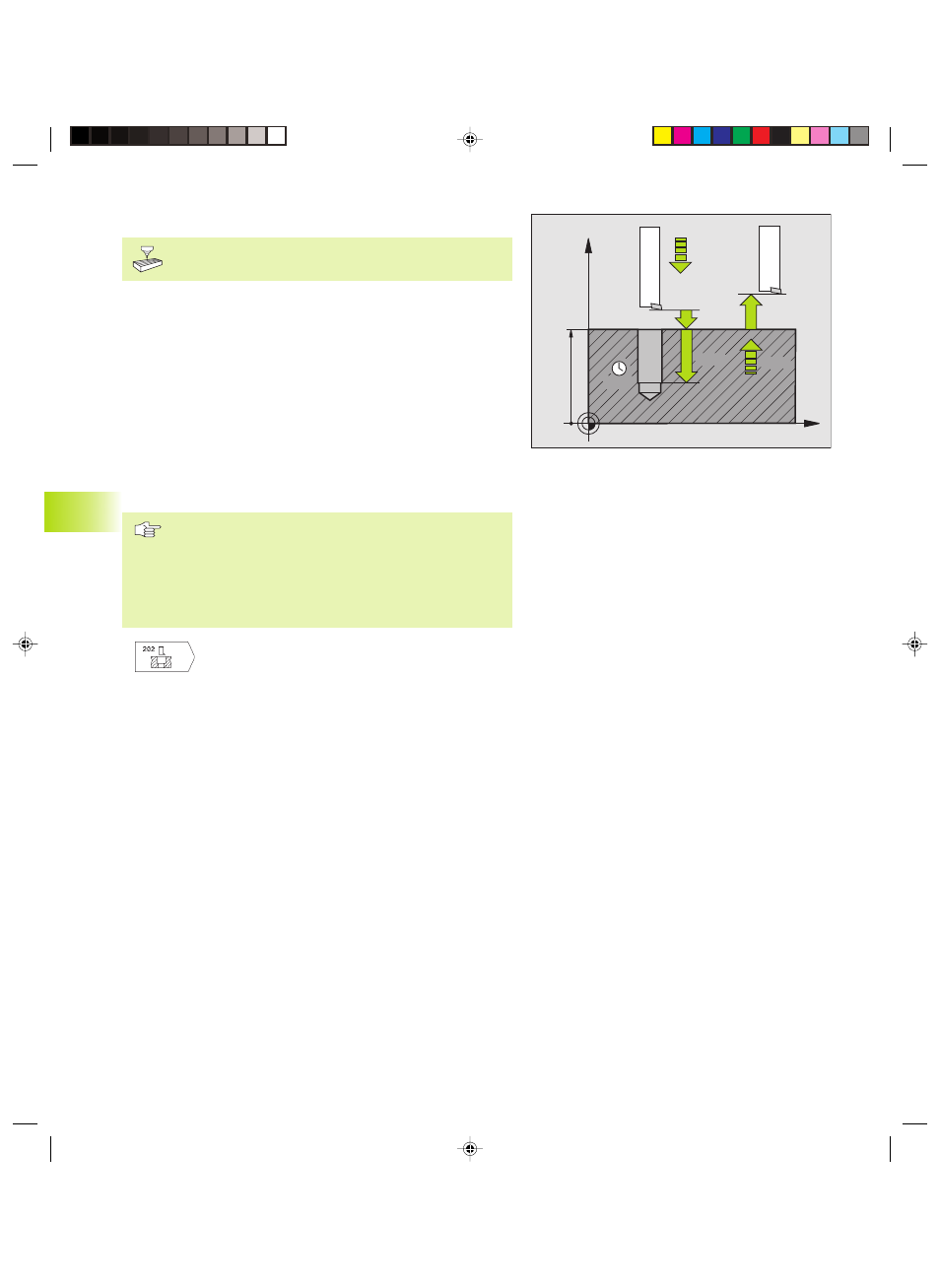

ALESAGE A L'OUTIL (cycle 202)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l‘utilisation du cycle 202.
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2 Avec l'avance de perçage, l'outil perce à la profondeur
3 Au fond du trou, l‘outil exécute une temporisation – si celle-ci est
programmée – avec broche en rotation pour casser les copeaux.
4 Puis la TNC effectue une rotation broche à la position 0°
5 Si le dégagement d‘outil a été sélectionné, la TNC dégage l‘outil à
0,2 mm (valeur fixe) dans la direction programmée
6 Pour terminer, la TNC déplace l‘outil suivant l'avance de retrait
jusqu'à la distance d'approche et, partant de là, jusqu'au saut de
bride – si celui-ci est programmé – avec FMAX
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
ú Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre
la surface de la pièce et le fond du trou
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min.
ú Temporisation au fond Q211: durée en secondes
de rotation à vide de l'outil au fond du trou
ú Avance retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q5 = 0, sortie alors avec avance
plongée en profondeur
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cycles de perçage
