36 4 Programmation: Principes de base, gestion de fichiers, aides à la programmation

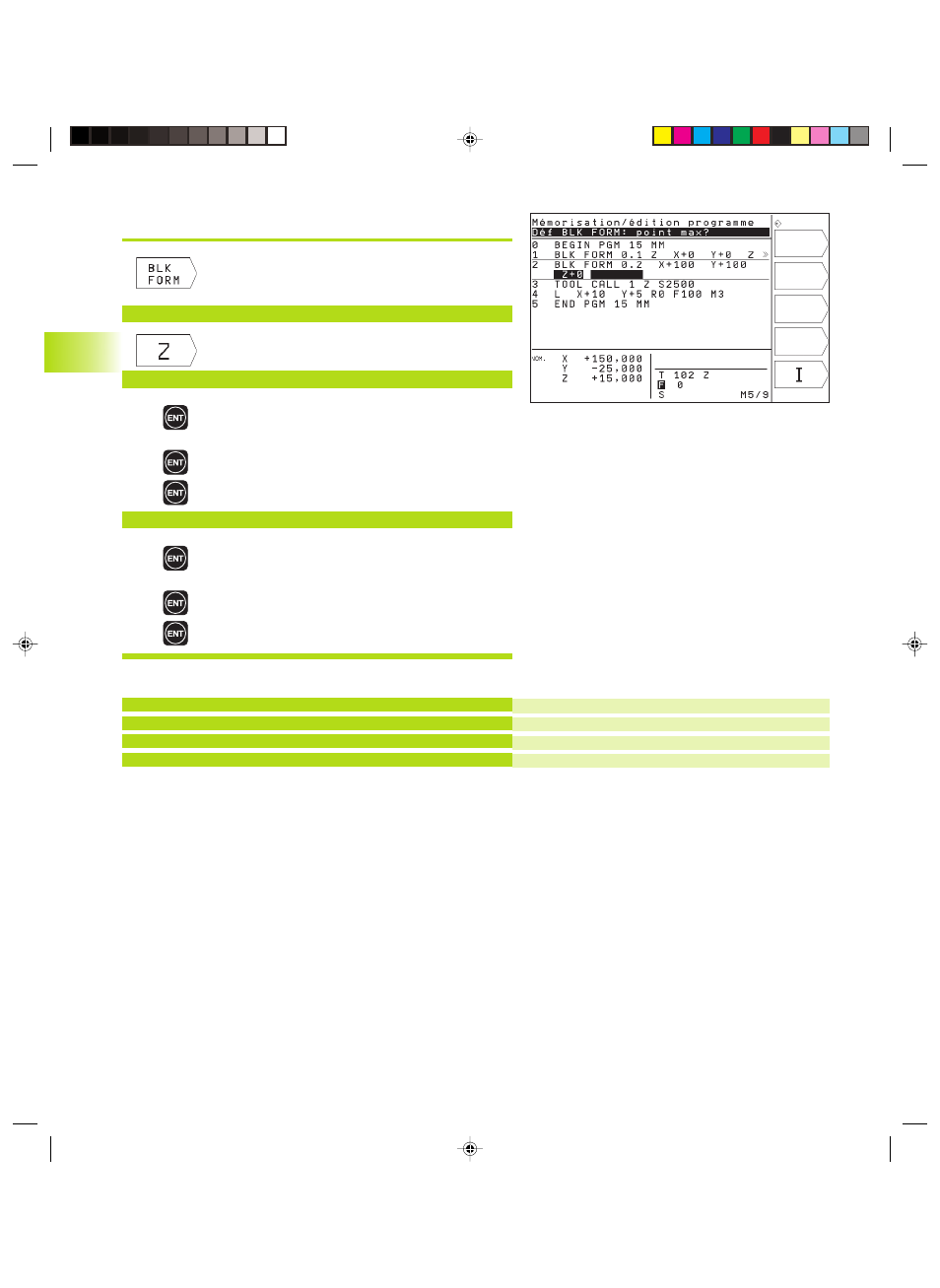

Définition de la pièce brute
Ouvrir le dialogue pour la définition de la pièce
brute: appuyer sur la softkey BLK FORM
Axe broche parallèle X/Y/Z ?
<
Introduire l‘axe de broche
Def BLK FORM: Point min?
<
0 Introduire les unes après les autres les
coordonnées en X, Y et Z du point MIN
0
-40
Def BLK FORM: Point max?
<
100 Introduire les unes après les autres les
coordonnées en X, Y et Z du point MAX
100
0
Le fenêtre du programme affiche la définition de la BLK-FORM:
0 BEGIN PGM 3056 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM 3056 MM
La TNC génère de manière automatique les numéros de
séquences et les séquences BEGIN et END.
Début du programme, nom, unité de mesure
Axe de broche, coordonnées du point MIN
Coordonnées du point MAX
Fin du programme, nom, unité de mesure
