8 1 Introduction

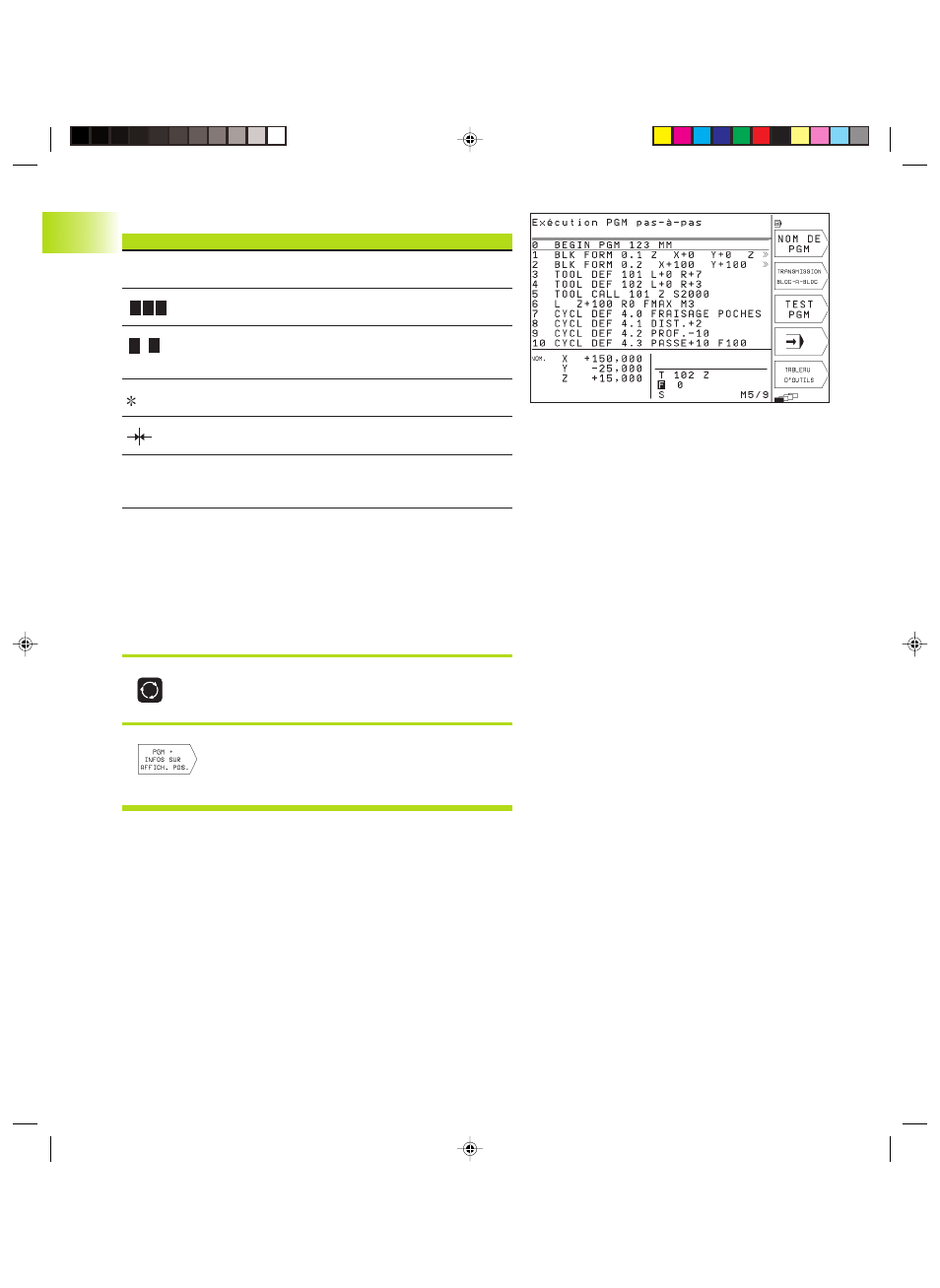

Informations délivrées par l'affichage d'état
Symbole Signification
EFF Coord. effectives ou nominales de la position actuelle
X Y Z Axes de la machine
S F M Vitesse de rotation S, avance F et fonction auxiliaire
active M
Exécution de programme lancée
Axe verrouillé
ROT Les axes sont déplacés en tenant compte de la
rotation de base
Affichages d'état supplémentaires
Les affichages d'état supplémentaires donnent des informations
détaillées sur le déroulement du programme. Ils peuvent être
appelés dans tous les modes de fonctionnement, excepté en
mode Manuel.
Activer l'affichage d'état supplémentaire
Appeler le menu de softkeys pour le partage de
l'écran
<
Sélectionner le partage de l'écran avec
l'affichage d'état supplémentaire, positions et
les coordonnées par exemple.
1
.4
A
ffic
hag
es
d'état
