203 TNC 310 HEIDENHAIN

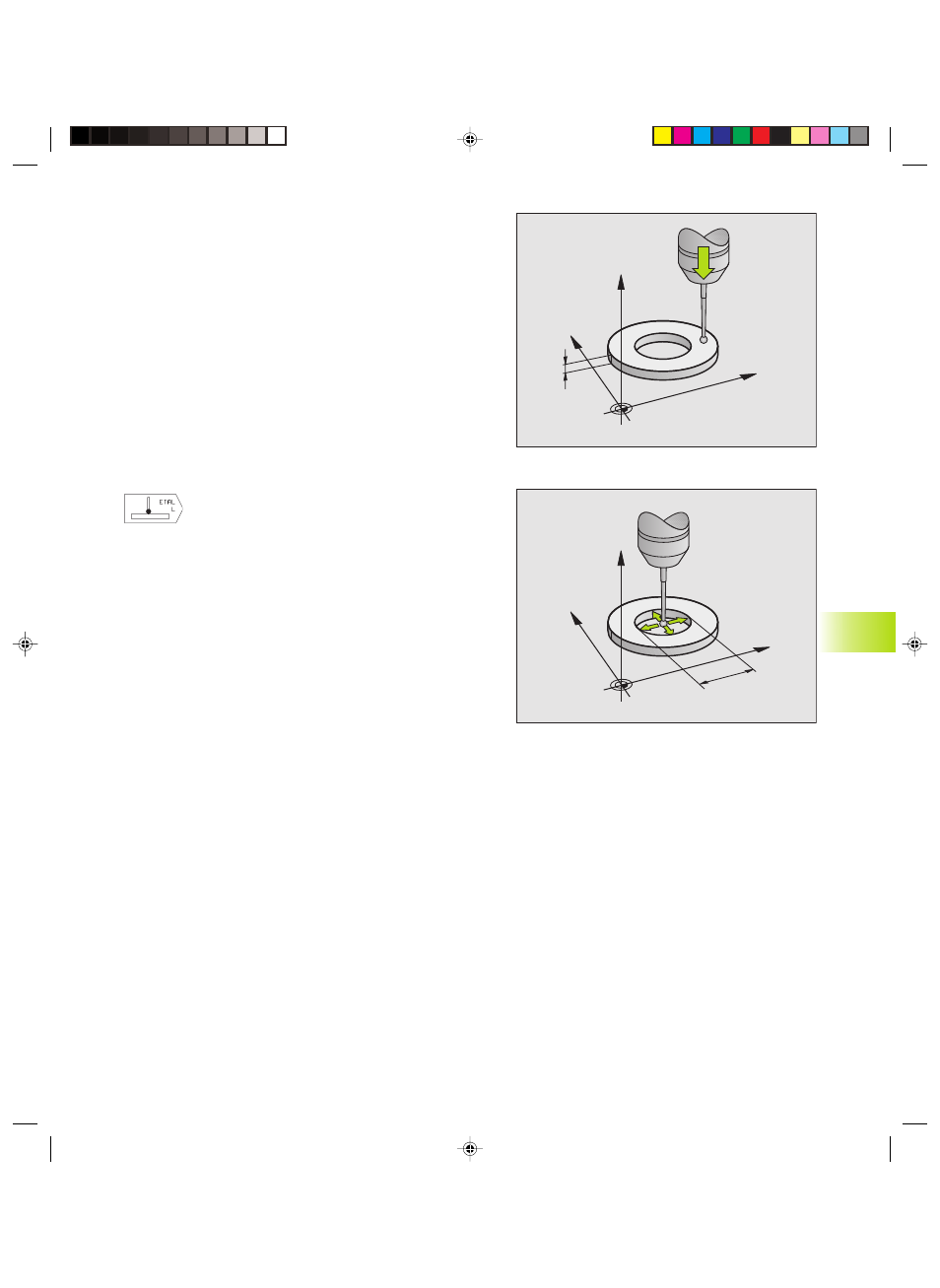

Etalonner le palpeur à commutation
Vous devez étalonner le système de palpage lors:
■ de sa mise en route
■ d‘une rupture de l‘outil
■ du changement de la tige de palpage
■ d‘une modification de l‘avance de palpage
■ d‘irrégularités dues, par exemple, à une surchauffe de la machine
Lors de l‘étalonnage, la TNC calcule la longueur „effective“ de la
tige de palpage ainsi que le rayon „effectif“ de la bille de palpage.
Pour étalonner le palpeur 3D, fixez sur la table de la machine une
bague de réglage de hauteur et de diamètre intérieur connus.
Etalonner la longueur effective
ú Initialiser le point de référence dans l‘axe de broche de manière à
avoir pour la table de la machine: Z=0.
ú Sélectionner la fonction d'étalonnage de la
longueur du palpeur: appuyer sur la softkey
FONCTIONS PALPAGE et sur ETAL. L. La TNC
affiche une fenêtre de menu comportant quatre
champs d+introduction
ú Sélectionner l'axe d'outil par softkey
ú Point de référence: introduire la hauteur de la
bague de réglage
ú Les menus Rayon effectif bille et Longueur
effective ne requièrent pas d‘introduction
ú Déplacer le palpeur tout contre la surface de la
bague de réglage
ú Si nécessaire, modifier le sens de déplacement
affiché: appuyer sur la touche fléchée
ú Palper la surface: appuyer sur la touche START CN
Etalonner le rayon effectif et compenser le désaxage du palpeur
Normalement, l‘axe du palpeur n‘est pas aligné exactement sur
l‘axe de broche. La fonction d'étalonnage enregistre le désaxage
entre l'axe du palpeur et l'axe de broche et effectue la
compensation.
Avec cette fonction, la TNC fait pivoter le palpeur de 180°.
La rotation est réalisée à l+aide d+une fonction auxiliaire définie
par le constructeur de la machine dans le paramètre-machine 6160.
12.1 Cycles de palpage en mode Manuel
5
Y
X
Z
Y
X
Z
10
