78 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – coor
données polair
es
6.5 Contournages – coordonnées
polaires
Les coordonnées polaires vous permettent de définir une position
à partir d‘un angle PA et d‘une distance PR par rapport à une pôle
CC défini précédemment. Cf. „4.1 Principes de base“.
Les coordonnées polaires sont intéressantes à utiliser pour:
■ les positions sur des arcs de cercle
■ les plans avec données angulaires (ex. cercles de trous)
Sommaire des contournages avec coordonnées polaires

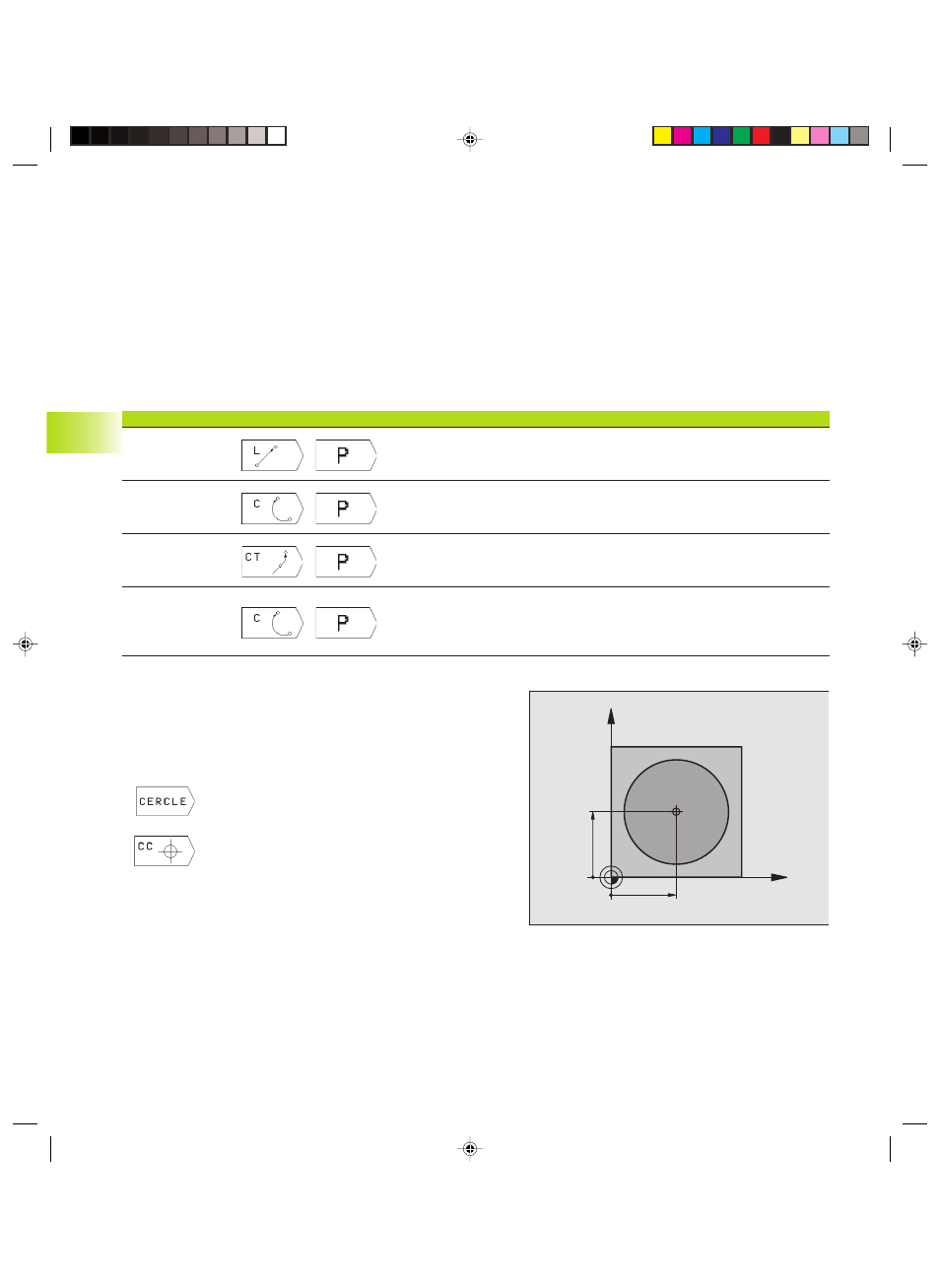

Origine des coordonnées polaires: pôle CC
Avant d‘indiquer les positions en coordonnées polaires, vous
pouvez définir le pôle CC à n‘importe quel endroit du programme
d‘usinage. Pour définir le pôle, procédez de la même manière que
pour la programmation du centre de cercle CC.
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“
ú Coordonnées CC: introduire les coordonnées
cartésiennes pour le pôle ou
pour prendre en compte la dernière position
programmée: ne pas introduire de coordonnées
X
Y
CC
X
CC
Y
CC
Fonction Softkeys de contournage
Droite LP +
Arc de cercle CP +
Arc de cercle CTP +
Trajectoire
hélicoïdale
+
(hélice)
Déplacement de l‘outil
Droite
Traj. circ. autour centre de cercle/pôle
CC vers pt final arc de cercle
Traj. circ. avec raccord. tangentiel à
l‘élément de contour précédent
Conjonction d‘une trajectoire circulaire
et d‘une droite
Données nécessaires
Rayon polaire, angle polaire
du point final de la droite
Angle polaire du point final du
cercle, sens de rotation
Rayon polaire, angle polaire du
point final du cercle
Rayon polaire, angle polaire du
point final du cercle, coordonnée
point final dans l‘axe d‘outil
