161 TNC 310 HEIDENHAIN
1
0.2 F
amilles de pièces – par
amètr
es Q au lieu de v
aleurs numér
iques

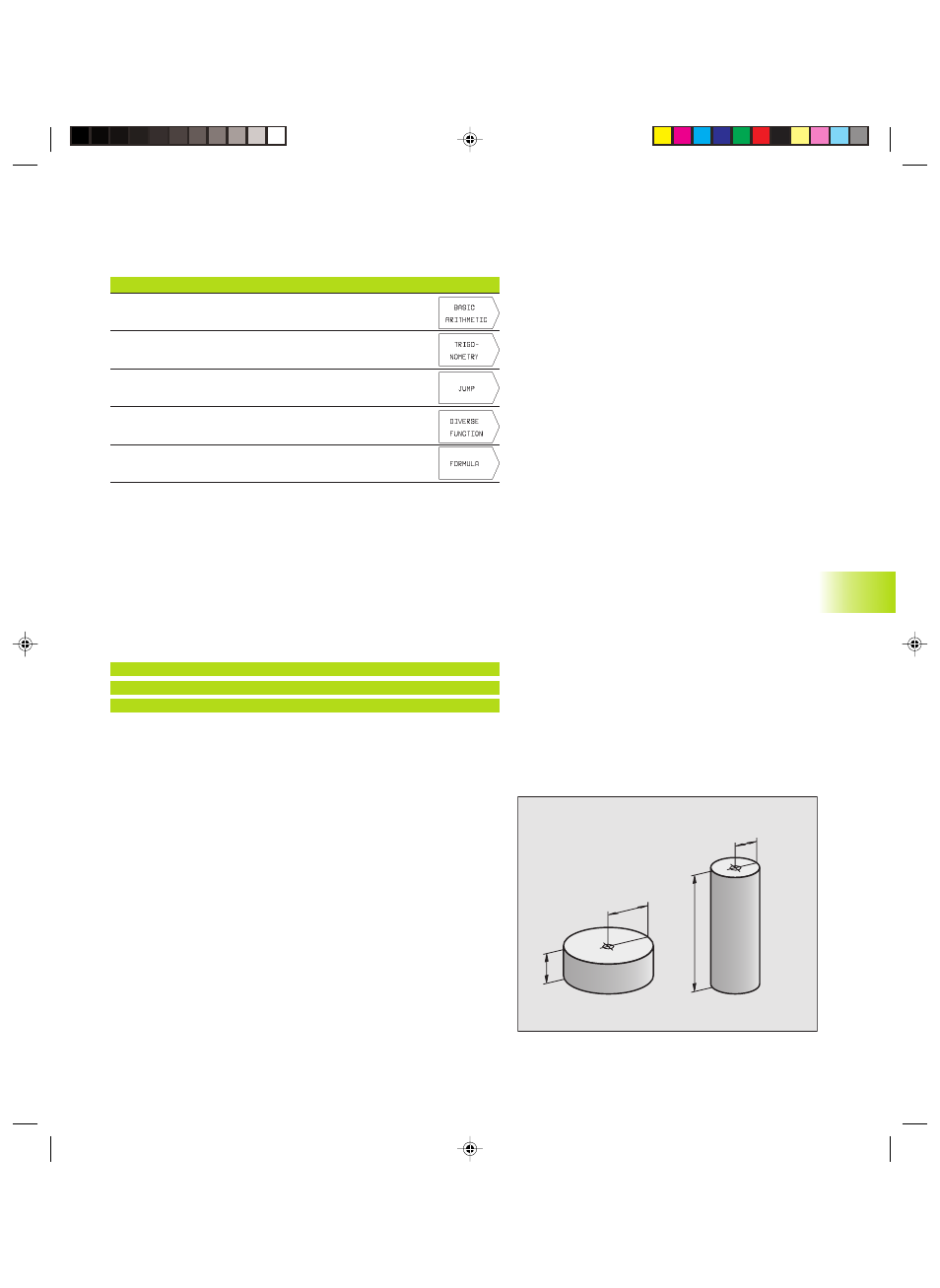

Appeler les fonctions des paramètres Q
Pendant que vous introduisez un programme d’usinage, appuyez
sur la softkey FONCTIONS PARAMETRES. La TNC affiche alors les
softkeys suivantes:
Groupe de fonctions Softkey
Fonctions arithmétiques de base
Fonctions angulaires
Conditions si/alors, sauts
Fonctions spéciales
Introduire directement une formule
10.2 Familles de pièces – paramètres Q
au lieu de valeurs numériques
A l‘aide de la fonction des paramètres Q FN0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d‘usinage, vous remplacez alors la valeur numérique par
un paramètre Q.
Exemple de séquences CN
15 FN0: Q10 = 25 Affectation:
... Q10 reçoit la valeur 25
25 L X +Q10 correspond à L X +25
Pour réaliser des familles de pièces, vous programmez, par exemple,
les dimensions caractéristiques de la pièce sous forme de
paramètres Q.
Pour l‘usinage des différentes pièces, vous affectez alors à chacun de
ces paramètres une autre valeur numérique.
Exemple
Cylindre avec paramètres Q
Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 = +30
Q2 = +10
Cylindre Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
