Configuration de la torChe
powermax
65/85 Manuel de service 3-19
3
4
12
13
14
5
6

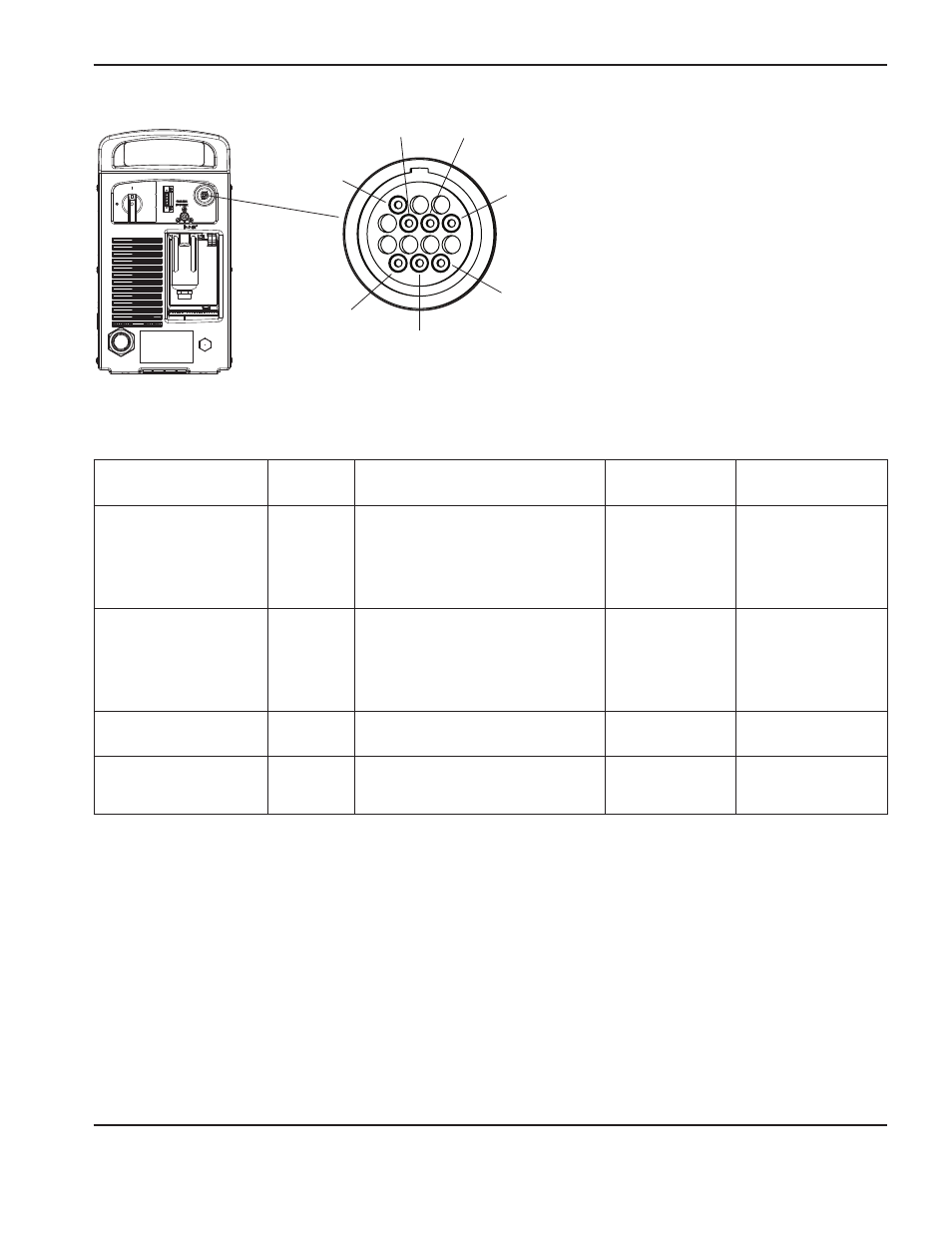

Consultez le tableau suivant lors du raccordement du Powermax65 ou Powermax85 à un dispositif de réglage
en hauteur de la torche ou à un contrôleur CNC à l’aide d’un câble d’interface de machine.
Signal Type Notes Prises femelles
du connecteur
Fils du câble
externe
Démarrage
(démarrage plasma)
Entrée Normalement ouvert.
Tension à vide de 18 V c.c. aux
bornes de démarrage. Nécessite
une fermeture à contact sec pour
s’activer.
3, 4 Vert, noir
Transfert
(démarrer le mouvement
machine)
Sortie Normalement ouvert. Fermeture
à contact sec lors du transfert de
l’arc. 120 V c.a./1 A maximum au
relais d’interface de la machine ou
à l’interrupteur (fourni par le client).
12, 14 Rouge, noir
Terre Terre 13
Diviseur de tension Sortie Signal d’arc divisé de 20:1, 21.1:1,
30:1, 40:1 et 50:1 (sortie maximale
de 18 V).
5 (-), 6 (+) Noir (-), blanc (+)
