Dépannage et tests De système
5-14
powermax
65/85 Manuel de service

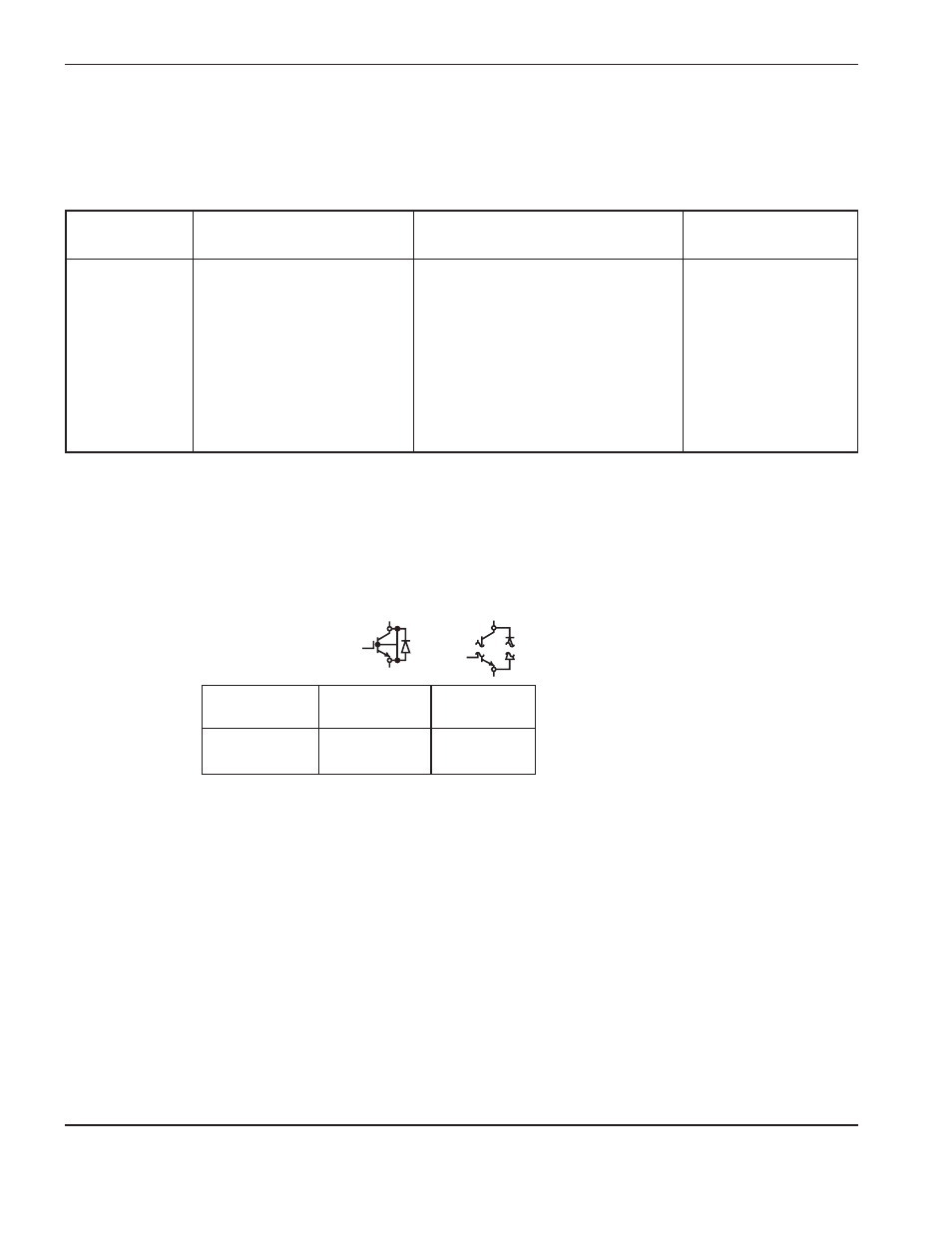

Test d’appareil IGBT à l’aide du testeur Hypertherm
À l’aide du testeur IGBT Hypertherm, appuyer et maintenir l’interrupteur dans la position désirée pour effectuer chaque
test décrit dans le tableau suivant.
Position de DEl
l’interrupteur Échec Réussite Batterie Ceci peut signifier Mesure corrective
Gauche X - - L’IGBT est court-circuité Remplacer l’IGBT
Gauche - X - L’IGBT a réussi le test de court-circuit Aucun
Gauche - - X La batterie est en dessous de 8 V Remplacer la batterie
Gauche - - - La batterie est morte Remplacer la batterie
Droite X - - L’IGBT est ouvert Remplacer l’IGBT
Droite - X - L’IGBT a réussi le test d’ouverture Aucun
Droite - - X La batterie est en dessous de 8 V Remplacer la batterie
Droite - - - La batterie est morte Remplacer la batterie
Dépannage du testeur IGBT Hypertherm
1. Vérifier les faisceaux et le testeur IGBT en cas de dommages.
2. Vérifier que la tension de la batterie est au-dessus de 8 V.
3. Tester le testeur IGBT tel que démontré ci-dessous. Si les résultats ne correspondent pas au tableau, remplacer
les connexions des câbles.
Câbles de
connexion
Test court-
circuité
Test ouvert
Aucun Réussite Échec
Rouge à noir Échec Réussite
