REMPLACEMENT DES CoMPoSANTS
6-4
powermax
65/85 Manuel de service

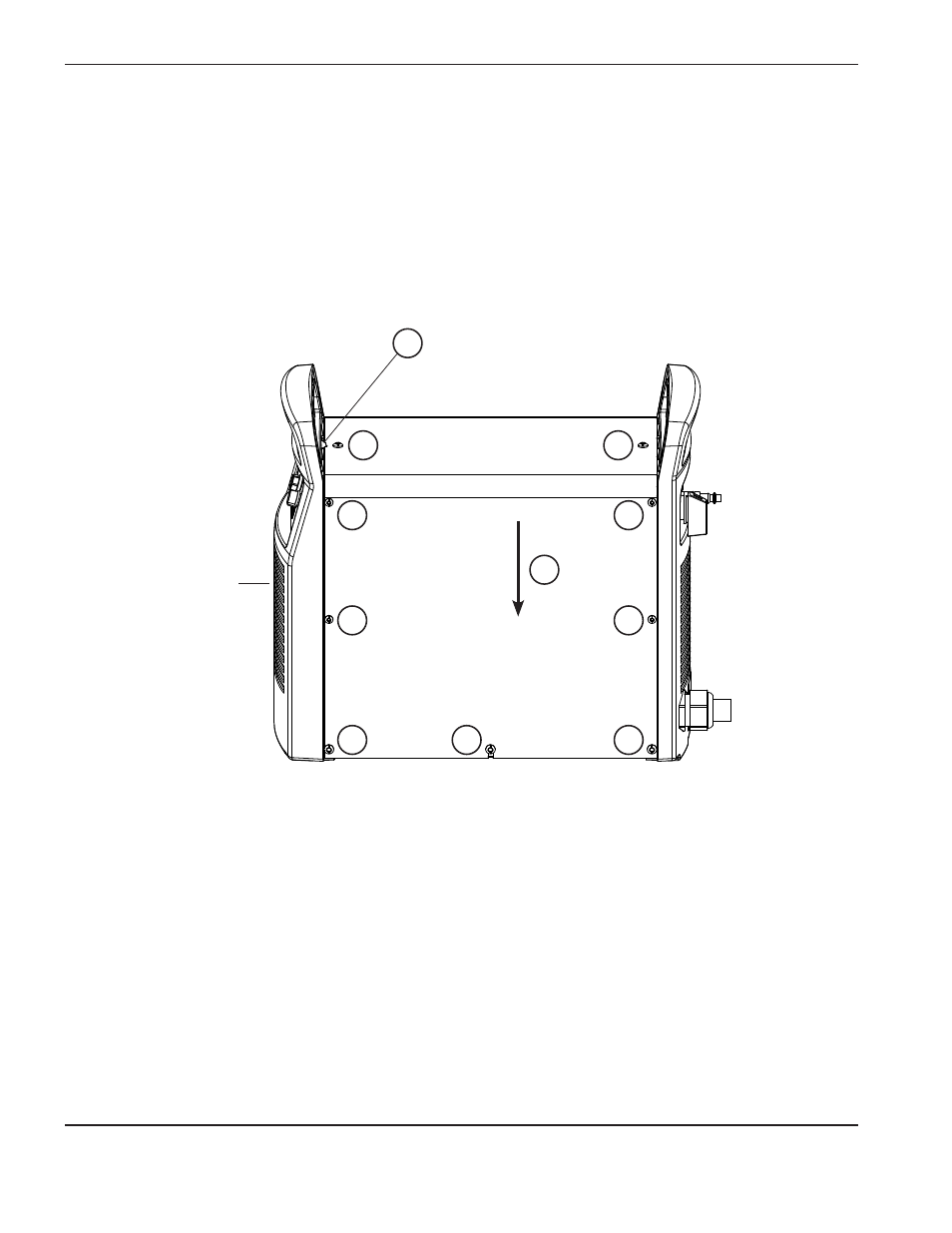

Remise en place du couvercle de la source de courant
1. Placer le couvercle (3) sur la source de courant, la rainure dans le couvercle (4) sur la languette de plastique sur
le panneau avant. La rainure et la languette assurent un bon positionnement de l’évent (dans le côté du couvercle)
au-dessus du ventilateur. S’assurer de ne pincer aucun fil.
2. À l’aide d’un tournevis plat ou TORX T15, insérer les huit petites vis (2) dans le couvercle de la source de courant.
Visser les vis à un couple de 17,3 kg cm.
3. À l’aide d’un tournevis plat ou TORX T20, insérer les huit grosses vis (1) dans le couvercle de la source de courant.
Visser les vis à un couple de 17,3 kg cm.
Avant de la source
de courant
1
1 1
2
2
1
2
2
1
3
4
