Dépannage et tests De système
powermax
65/85 Manuel de service 5-41
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11

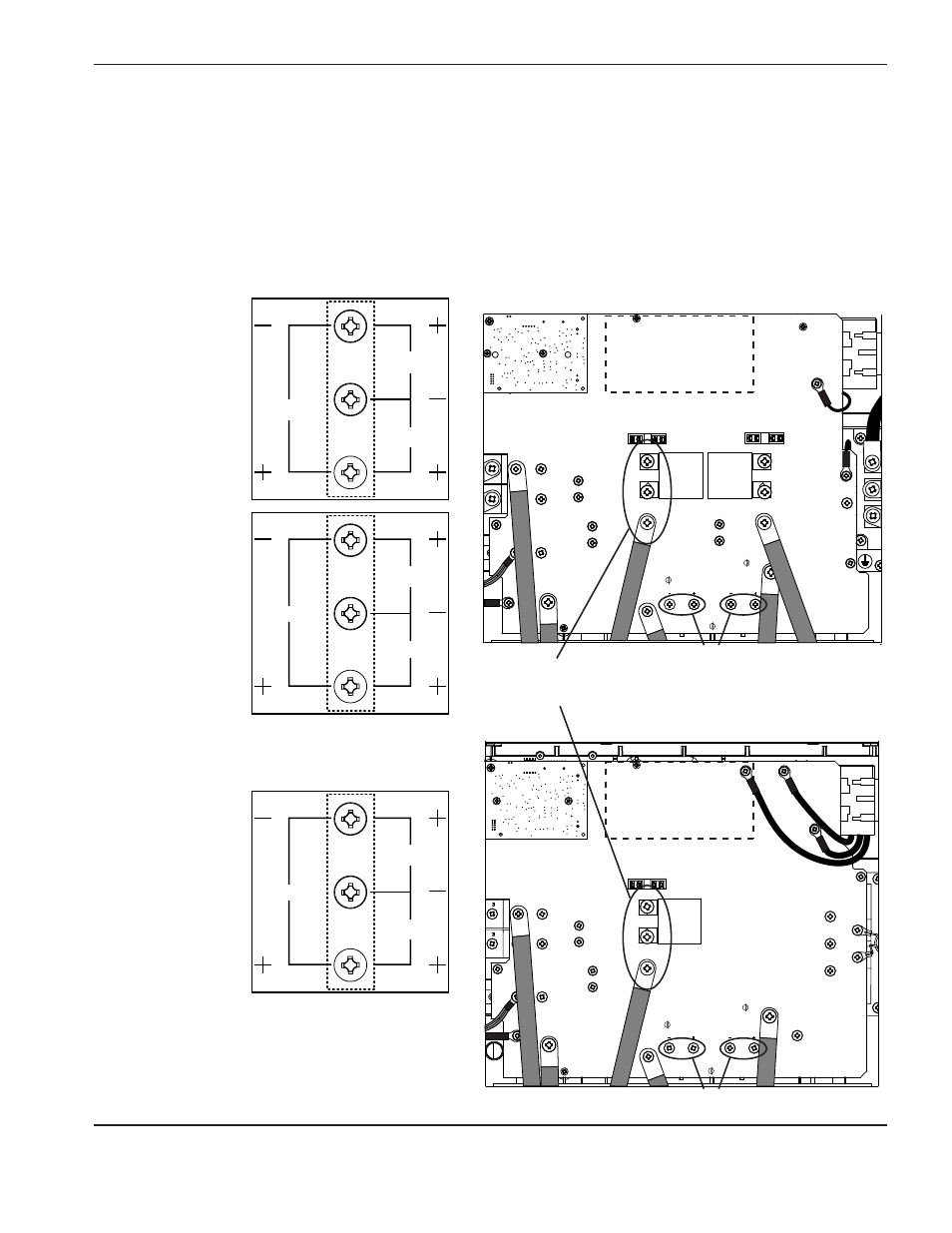

Vérification de la tension
Toutes les tensions doivent être mesurées lorsque la machine est sous tension et branchée.
Note : Porter l’équipement de protection personnelle appropriée avant de tester des appareils électriques.
Toutes les valeurs sont de ± 15 %.
• Vérifier les tensions de l’IGBT de l’onduleur telles que décrites ci-dessous.
• La tension mesurée sur les condensateurs substrats (la moitié de la tension omnibus ou les valeurs inférieures
ci-dessus) doivent être les mêmes avant et pendant le fonctionnement de la torche.
375 V c.c.
Condensateurs
substrats
Condensateurs substrats
Module de l’IGBT
de l’onduleur
425 V c.c.
280 V c.c.
750 V c.c.
850 V c.c.
560 V c.c.
375 V c.c.
425 V c.c.
280 V c.c.
CSa 200–480 V c.a.
en entrée
CSa 600 V c.a.
en entrée
CE 400 V c.a.
en entrée
CSa
CE
