Dépannage et tests De système
5-20
powermax
65/85 Manuel de service

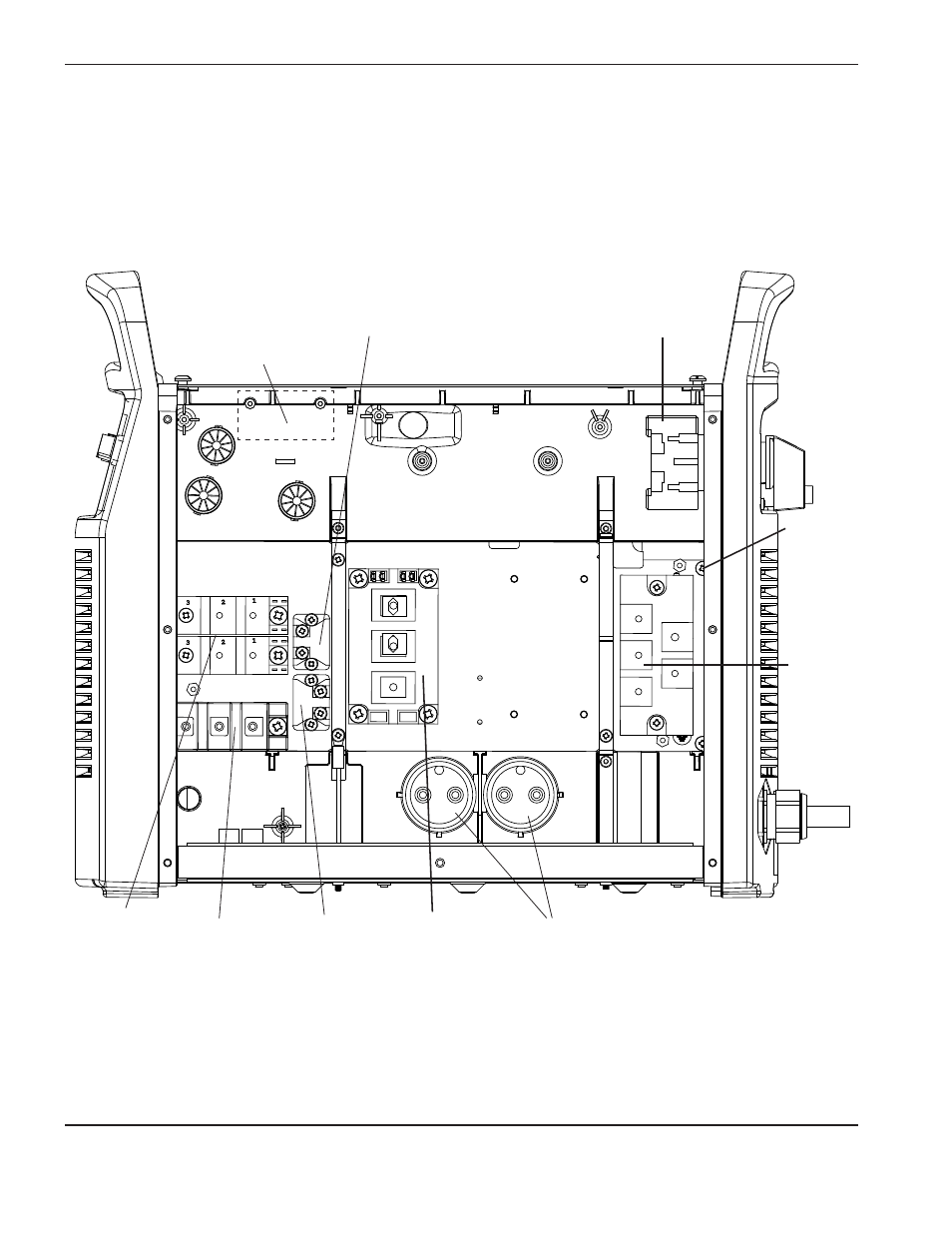

aperçu source de courant (sans le circuit imprimé d’alimentation)
380/400 V CE
Pont de
diodes en
entrée
Module IGBT
onduleur
Interrupteur
d’alimentation (S1)
Terre
Condensateurs
substrats
Transistor à effet de
champ en sortie
Circuit imprimé
série en option
Transistor
à effet de champ
onduleur
Arc pilote IGBT
Pont de
diodes en
sortie
