Fonctionnement
powermax
65/85 Manuel de service 4-7

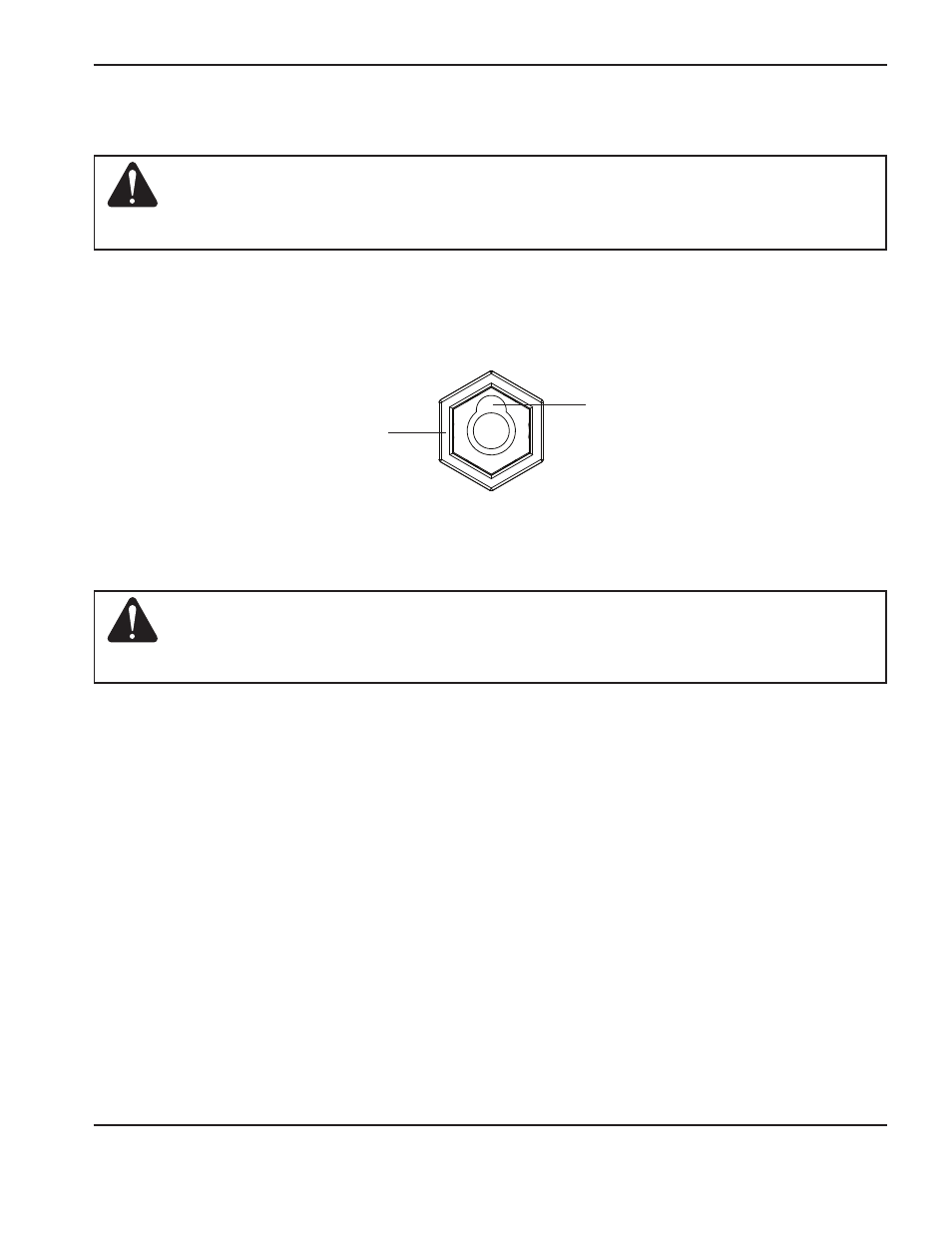

Prise du câble de retour
sur la source de courant
Ouverture clavetée
au haut de la
prise
1. Enfoncez le connecteur du câble de retour dans la prise, à l’avant de la source de courant.
Note : La prise est clavetée. Alignez la clavette du connecteur du câble de retour avec l’ouverture au haut
de la prise sur la source de courant.
attention : assurez-vous d’utiliser un câble de retour approprié pour votre source de
courant. Utilisez un câble de retour de 65 a avec le Powermax65, et un câble
de 85 a avec le Powermax85. l’ampérage est indiqué près de la gaine
de caoutchouc du connecteur du câble de retour.
2. Enfoncez complètement le connecteur du câble dans la prise de la source de courant puis tournez-le sur environ
1/4 de tour dans le sens horaire, jusqu’à ce que le connecteur soit bien appuyé sur le butoir afin d’obtenir un
branchement électrique optimal.
Fixation du câble de retour à la source de courant
attention : afin de prévenir toute surchauffe, assurez-vous que le câble de retour est
bien inséré dans la prise.
