REMPLACEMENT DES CoMPoSANTS
powermax
65/85 Manuel de service 6-7

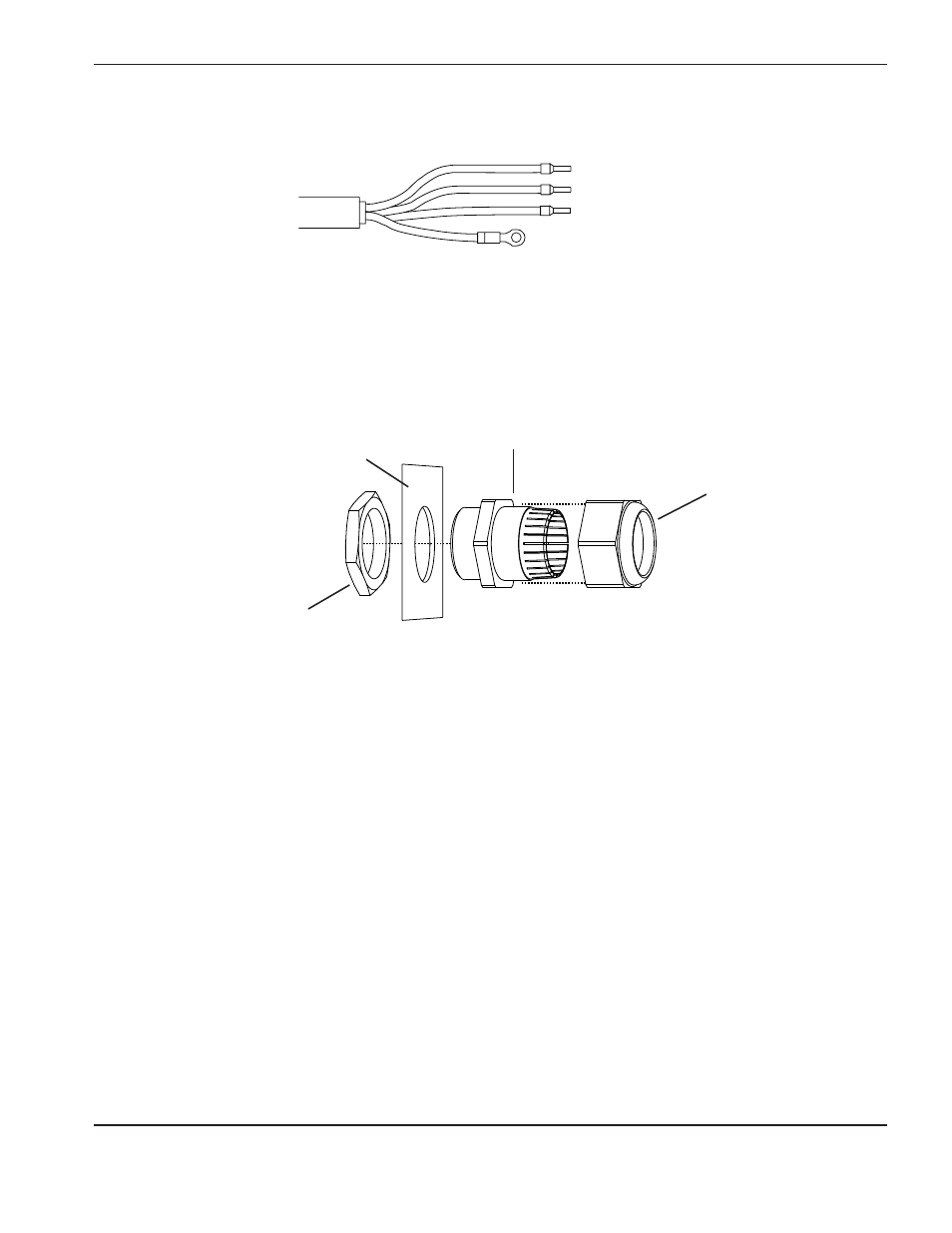

Écrou de rétention
du serre-câble
Serre-câble Panneau arrière de
la source de courant
Écrou du serre-câble à l’intérieur
de la source de courant
L1 Noir
Blanc
Rouge
Vert
L2
L3
Nº 10
1. Glisser l’écrou de rétention du serre-câble sur les fils du cordon d’alimentation neuf et le long du cordon.
2. Si vous remplacez l’ancien serre-câble :
a. Glisser le serre-câble neuf dans le trou du panneau arrière de la source de courant.
b. Fixer le serre-câble sur l’intérieur de la source de courant à l’aide de l’écrou de rétention neuf du serre-câble.
Serrer à la main, puis de nouveau un peu plus.
Installation du cordon d’alimentation triphasé neuf (modèle CSa)
3. Enfiler les fils du cordon neuf dans le serre-câble dans le panneau arrière.
4. Acheminer les fils noir, blanc et rouge jusqu’au haut de l’interrupteur d’alimentation.
5. Insérer les connecteurs de câbles sur le dessus de l’interrupteur d’alimentation et utiliser un tournevis cruciforme
nº 2 pour serrer les vis de pression à un couple de 11,5 kg cm. Se reporter à la figure ci-dessus pour les bonnes
affectations de couleurs. « L1 », « L2 » et « L3 » sont indiqués sur l’interrupteur d’alimentation au-dessus de chaque
vis de pression.
6. Fixer solidement le câble vert de mise à la terre au dissipateur thermique et serrer à un couple de 23,0 kg cm avec
une rondelle en étoile entre la borne ronde et le dissipateur thermique.
7. Placer les fils dans l’enchâssure sur le côté du panneau d’extrémité et à l’écart du circuit imprimé d’alimentation.
Une fois les fils en place, serrer l’écrou de rétention du serre-câble sur le serre-câble afin de fixer le cordon
d’alimentation neuf en place.
Mise à la terre (GND)
