REMPLACEMENT DES CoMPoSANTS
6-12
powermax
65/85 Manuel de service
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Déposer le couvercle de la source de courant.
3. Retirer le capot de refoulement du ventilateur en le tirant du logement du ventilateur.
4. Détacher le connecteur de câble du ventilateur du J3 (CSA) ou du J5 (CE) à l’arrière au haut du circuit imprimé
d’alimentation.

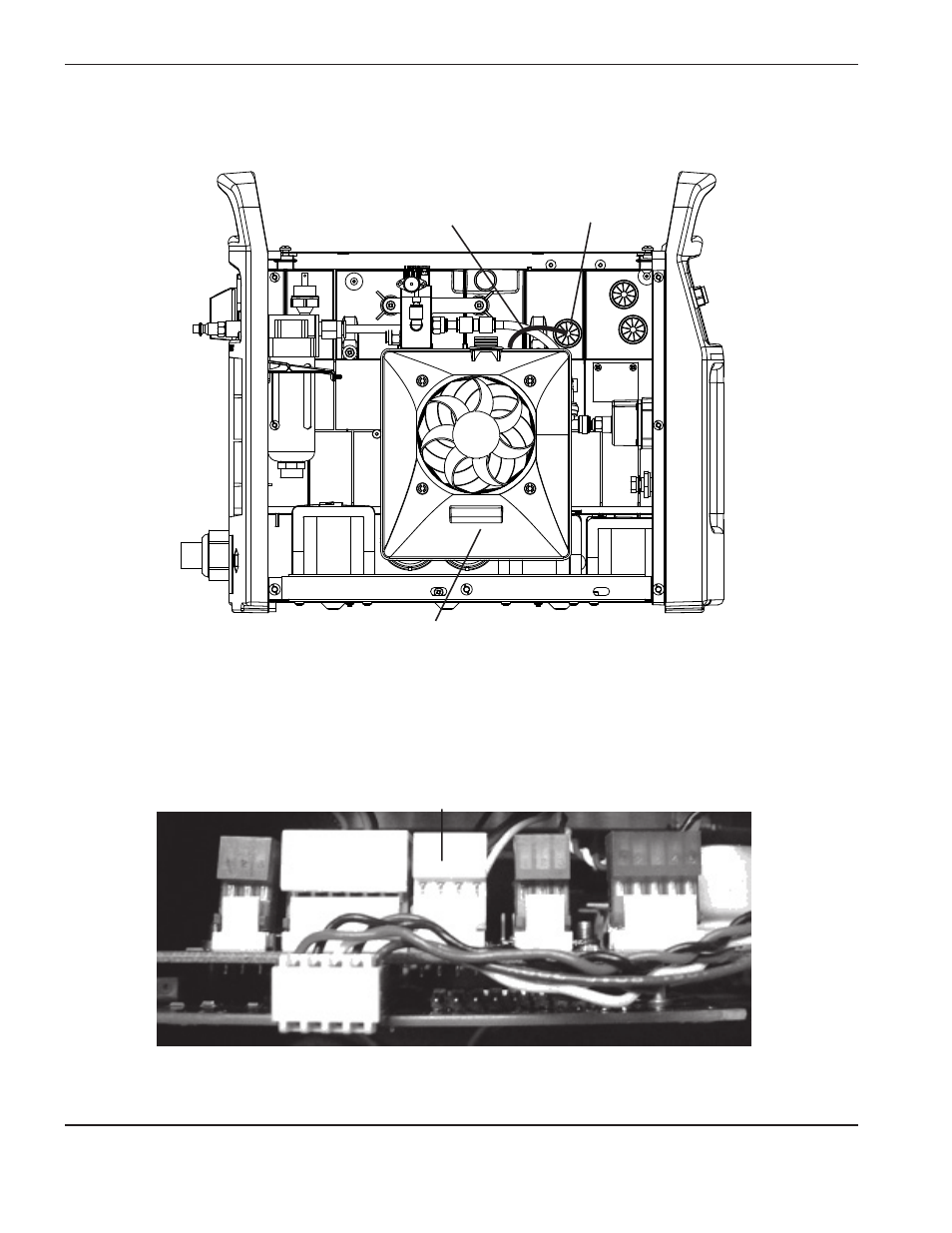

Remplacement du ventilateur
Capot de refoulement du ventilateur
Ensemble de câblage
de ventilateur Passe-fil
Connecteur du ventilateur
J3 (CSA), J5 (CE)
