Dépannage et tests De système
5-18
powermax
65/85 Manuel de service
WORK
LEAD
J13
J2
J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12

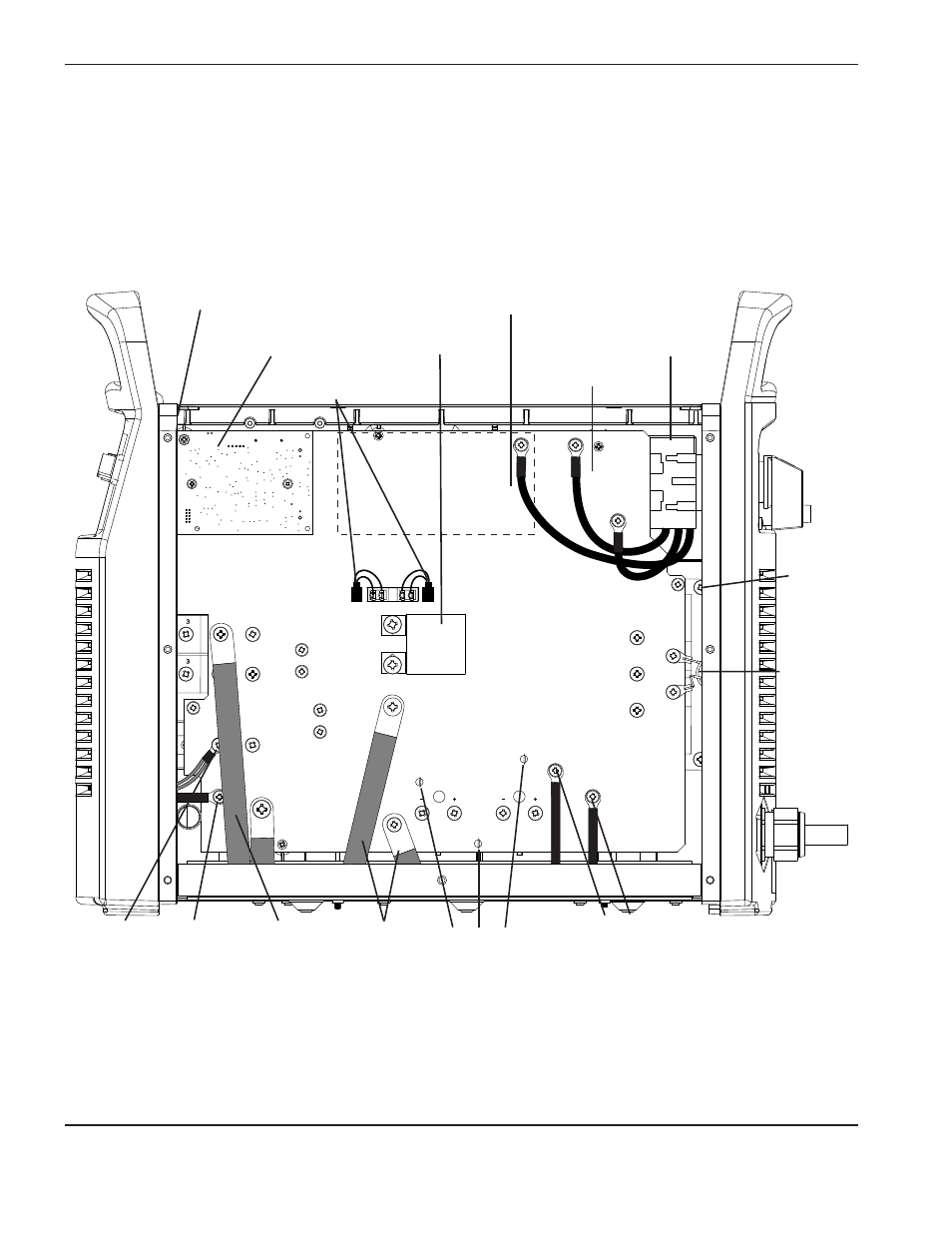

aperçu source de courant 380/400 V CE
Interrupteur
d’alimentation (S1)
Circuit imprimé
d’alimentation
Circuit à balayage
horizontal
Circuit imprimé
de commande
Circuit imprimé du
processeur de signal
numérique
Points de test
Terre
Connecteurs à entraînement
périodique
Condensateur 3uF
Sous-
ensemble
MOV
Câbles de l’inducteur PFC
Fils du
transformateur
Fil de buse Fil
d’électrode
Fil de
l’inducteur
de sortie
