Branchement d’un câble d’interface de machine (en option)
Les sources de courant des Powermax65 et Powermax85 sont équipées d’un diviseur de tension facultatif cinq
positions installé en usine et conçu pour être raccordé sans risque ni outil. Le diviseur de tension intégré offre une
tension d’arc réduite de 20:1, 21.1:1, 30:1, 40:1 et 50:1 (sortie maximale de 18 V). Une prise facultative située
à l’arrière de la source de courant permet d’accéder à la tension d’arc réduite et aux signaux pour le transfert d’arc
et le démarrage plasma.
Note : Le diviseur de tension est réglé en usine à 50:1. Pour modifier le réglage, consultez 3-20 Réglage du diviseur
de tension à cinq positions.
Hypertherm offre plusieurs choix de câbles d’interface de machine pour les Powermax65 et Powermax85 :
• Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc réduite en plus des signaux pour
le transfert d’arc et le démarrage plasma :
- Utilisez le numéro de référence 228350 (7,62 m) ou 228351 (15 m) pour les fils possédant des cosses
rectangulaires aux terminaisons.
- Utilisez le numéro de référence 123896 (15 m) pour les câbles dont les terminaisons possèdent
un connecteur D-sub. (Compatibles avec les produits Hypertherm Edge Ti et Sensor PHC)
• Pour utiliser les signaux pour le transfert d’arc et le démarrage plasma uniquement, utilisez le numéro de
référence 023026 (7,6 m) ou le numéro de référence 023279 (15 m). Ces câbles possèdent des cosses

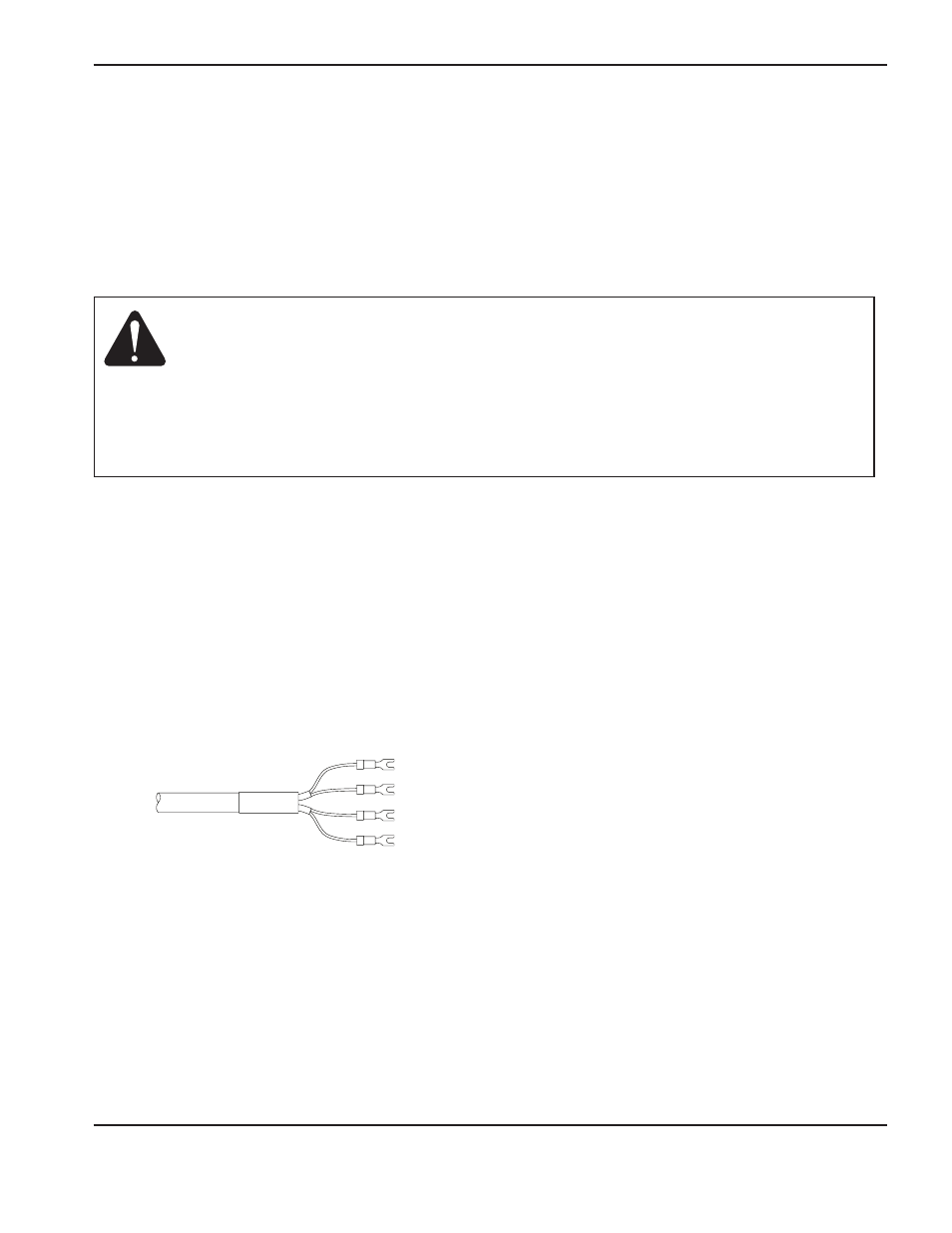

rectangulaires, comme le montre l’illustration ci-dessous.
attention : le diviseur de tension interne installé en usine fournit un maximum de
18 V en cas de circuit ouvert. Il s’agit d’une tension de sortie fonctionnelle
très basse (ElV) protégée par l’impédance qui permet d’éviter les risques
d’électrocution, les problèmes d’énergie et les risques d’incendie dans des
conditions normales sur la prise d’interface de la machine et d’éviter tous
ces risques en cas d’une seule défaillance sur le câblage d’interface de
la machine. le diviseur de tension n’est pas tolérant aux pannes et les
sorties ElV ne répondent pas aux exigences de sécurité de basse tension
(SElV) pour le raccordement direct du matériel informatique.
