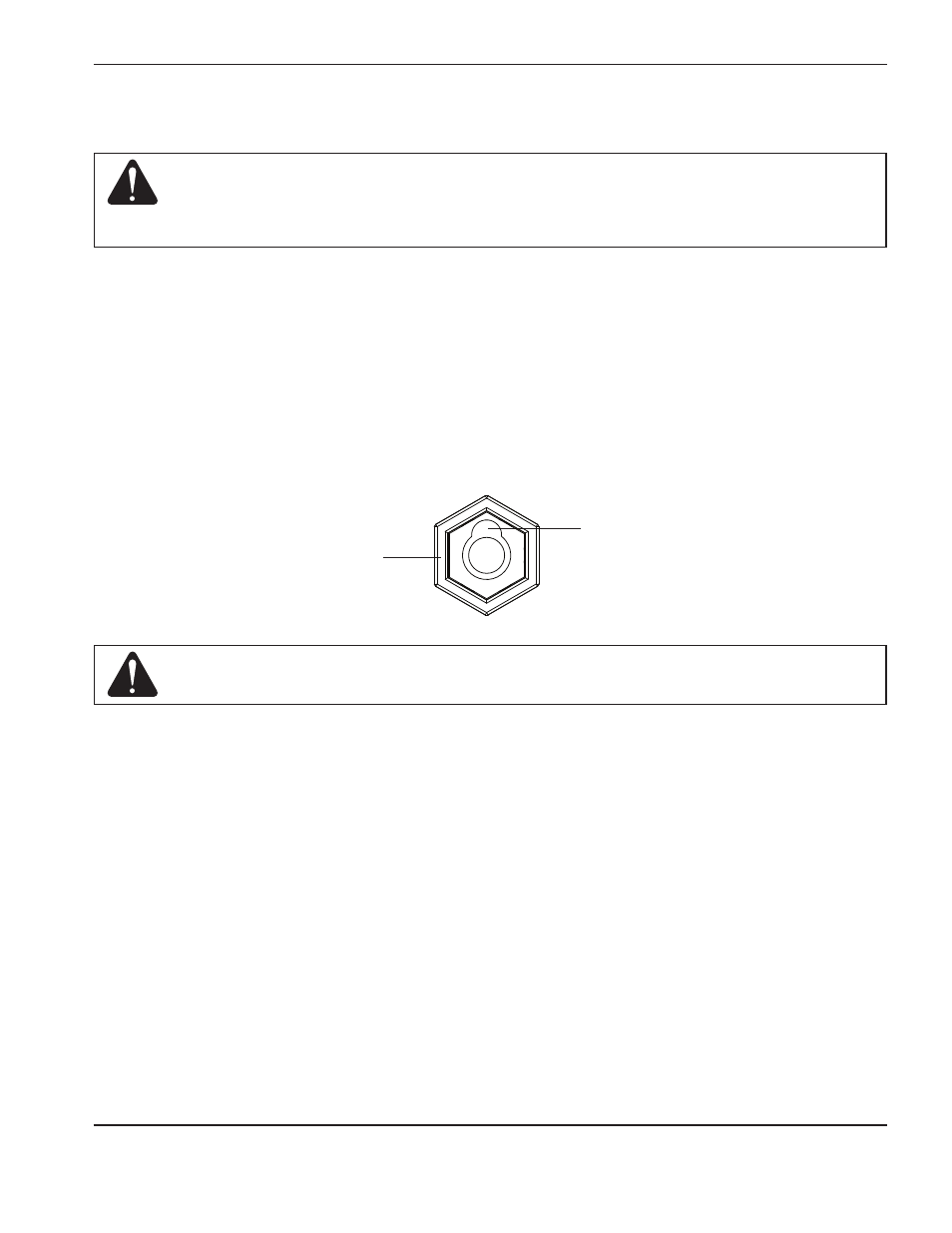

Remplacement du câble de retour
Prise du câble de retour
sur la source de courant
Ouverture clavetée
au haut de la
prise
1. Couper l’alimentation électrique (OFF).
2. Déposer l’ancien câble de retour du devant de la source de courant. Tourner le connecteur de câble de retour
dans le sens antihoraire d’environ 1/4 de tour.
3. Dégager le connecteur du câble de retour de la prise.
4. Insérer un connecteur de câble de retour neuf dans la prise.
Note : La prise est clavetée. Aligner la clavette du connecteur du câble de retour avec l’ouverture au haut
de la prise sur la source de courant.
attention : S’assurer d’utiliser un câble de retour approprié pour votre source de courant.
Utilisez un câble de retour de 65 a avec le Powermax65, et un câble de 85 a
avec le Powermax85. l’ampérage est indiqué près de la gaine de caoutchouc
du connecteur du câble de retour.
attention : afin de prévenir toute surchauffe, s’assurer que le câble de retour est bien
inséré dans la prise.
5. Enfoncer complètement le connecteur du câble dans la prise de la source de courant puis le tourner sur environ
1/4 de tour dans le sens horaire, jusqu’à ce que le connecteur soit bien appuyé sur le butoir afin d’optimiser le
branchement électrique.
