Dépannage et tests De système
powermax
65/85 Manuel de service 5-13
Préparation du test IGBT
Avant d’exécuter le test à l’aide du testeur IGBT Hypertherm, connecter les fils de couleur à l’IGBT tel que démontré
à la page suivante.
Note : Avant qu’un IGBT puisse être testé, il doit être isolé de tous les circuits électriques. Si l’IGBT est installé
sur une source de courant, enlever le circuit imprimé d’alimentation et toute connexion de câble avant
d’effectuer le test.

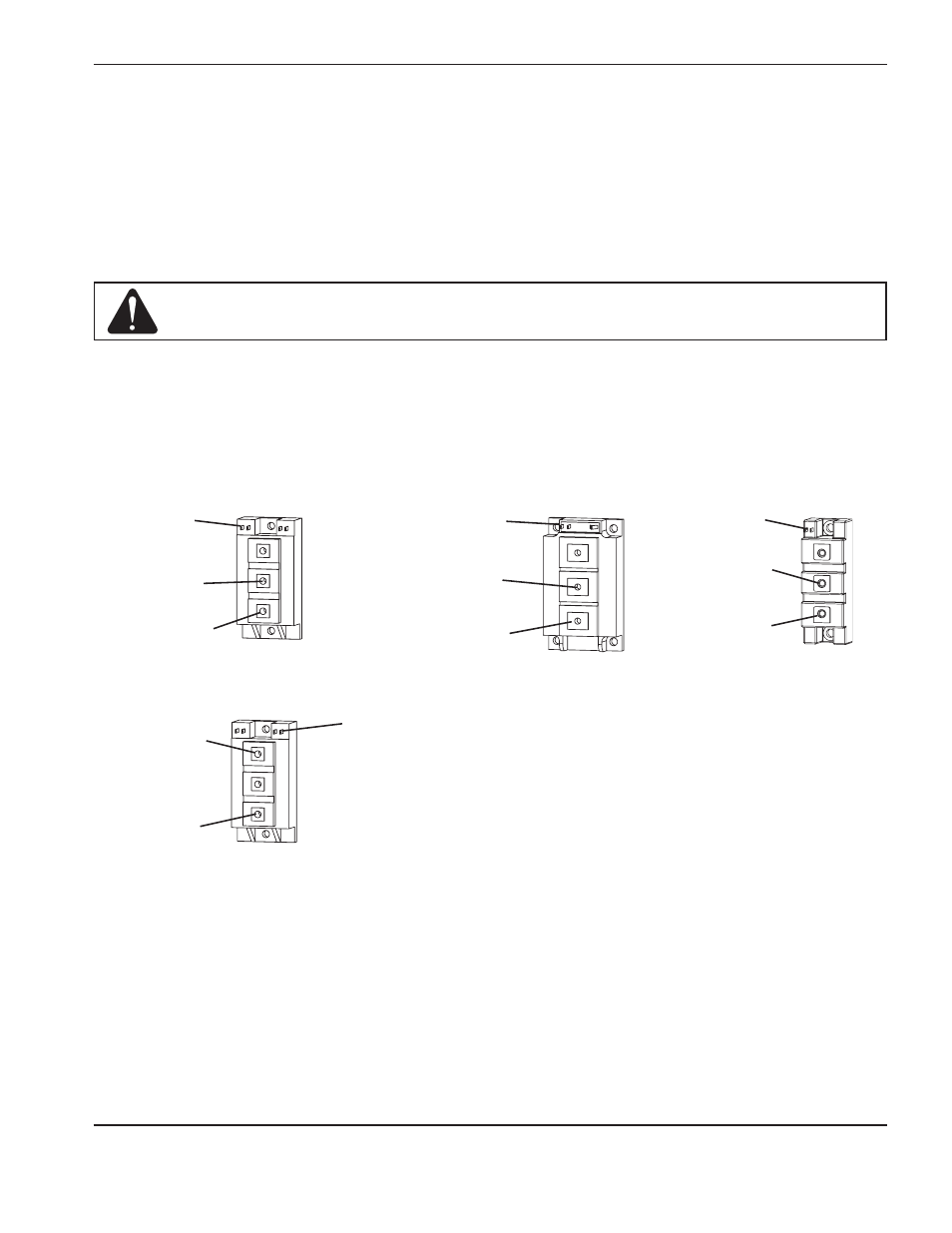

Les illustrations ci-dessous représentent trois configurations courantes d’un IGBT. Chaque connexion de l’IGBT portera
une étiquette avec une abréviation. Les étiquettes peuvent contenir C, E, G ou 1, 2, 3 avec un diagramme indiquant les
fonctions des broches et numéros.
Câble jaune
Grille 2 (G2)
Câble noir
Émetteur 2 (E2)
Câble rouge
Collecteur 2 (C2)
IGBT, onduleur
Test 1
Câble jaune
Grille (G)
Câble noir
Émetteur (E)
Câble rouge
Collecteur (C)
IGBT, PFC
Câble jaune
Grille (G)
Câble rouge
Collecteur (C)
Câble noir
Émetteur (E)
IGBT, arc pilote
IGBT, onduleur
Test 2
Câble jaune
Grille 1 (G1) Câble rouge
Collecteur 1 (C1)
Câble noir
Émetteur 1 (E1)
attention : Si l’IGBT n’est pas isolé, des lectures incorrectes et/ou des dommages au
testeur IGBT peuvent se produire.
