REMPLACEMENT DES CoMPoSANTS
6-8
powermax
65/85 Manuel de service

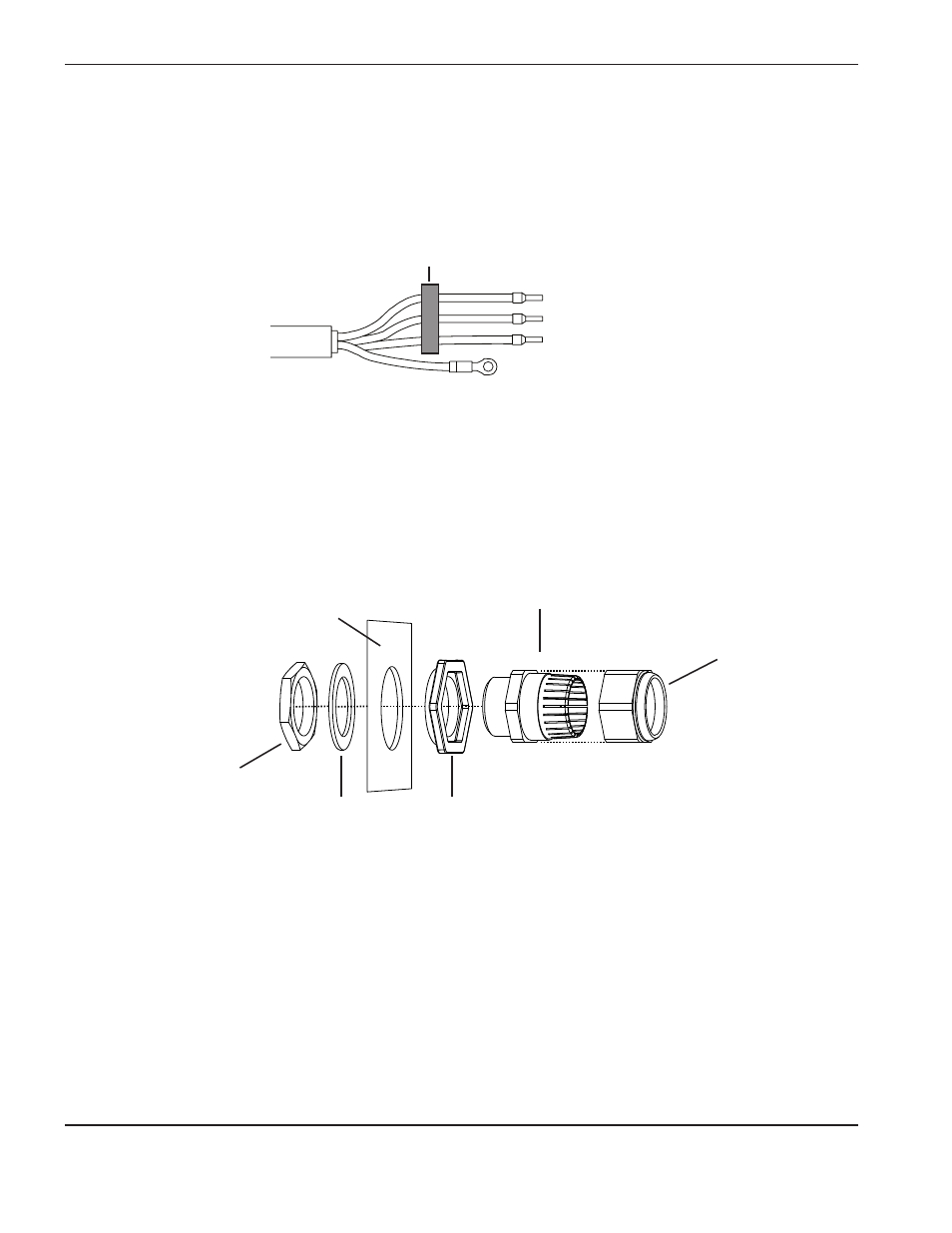

Écrou de rétention
du serre-câble
Serre-câble Panneau arrière de la source
de courant
Rondelle
d’aluminium
Adaptateur pour
serre-câble
Écrou du serre-câble
à l’intérieur de la source
de courant
L1 Marron
Noyau de ferrite
Noir
Gris
Vert/jaune
L2
L3
Nº 10
1. Si vous remplacez l’ancien serre-câble :
a. Enfiler le serre-câble neuf dans l’adaptateur pour serre-câble puis dans le trou du panneau arrière de la source
de courant.
b. Placer la rondelle en aluminium au-dessus du serre-câble à l’intérieur de la source de courant.
c. Fixer le serre-câble sur l’intérieur de la source de courant à l’aide de l’écrou de rétention neuf du serre-câble.
Serrer à la main, puis de nouveau un peu plus.
Installation du cordon d’alimentation triphasé neuf (modèle CE)
Dans les systèmes CE, le trou standard pour le serre-câble dans le panneau arrière de la source de courant est
trop gros pour le cordon d’alimentation CE, plus petit. C’est pourquoi les trousses de cordon d’alimentation CE
comprennent un adaptateur qui réduit le diamètre du trou. Ils comprennent aussi une rondelle en aluminium qui,
combinée à l’écrou du serre-câble, permettra de bien fixer en place le serre-câble à l’intérieur de la source de courant.
Se reporter aux figures ci-dessous.
Mise à la terre (GND)
