REMPLACEMENT DES CoMPoSANTS
powermax
65/85
Manuel de service
6-27
Remplacement du circuit imprimé de commande
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Déposer le couvercle de la source de courant et la barrière Mylar. Consulter la page 6-2 Dépose et remplacement
du couvercle de la source de courant et de la barrière Mylar
.
3. Déposer la tresse métallique du dessus de la source de courant en soulevant directement la tresse vers le haut.
Cette tresse tient les deux panneaux d’extrémité ensemble.
4. Déposer le bouton de réglage et le bouton du sélecteur de mode de fonctionnement du panneau avant en les
retirant complètement.
5. Retirer soigneusement le dessus du panneau avant du corps de la source de courant. Le panneau avant reste fixé
au bas de la source de courant et ne peut être déplacé que sur une courte distance.

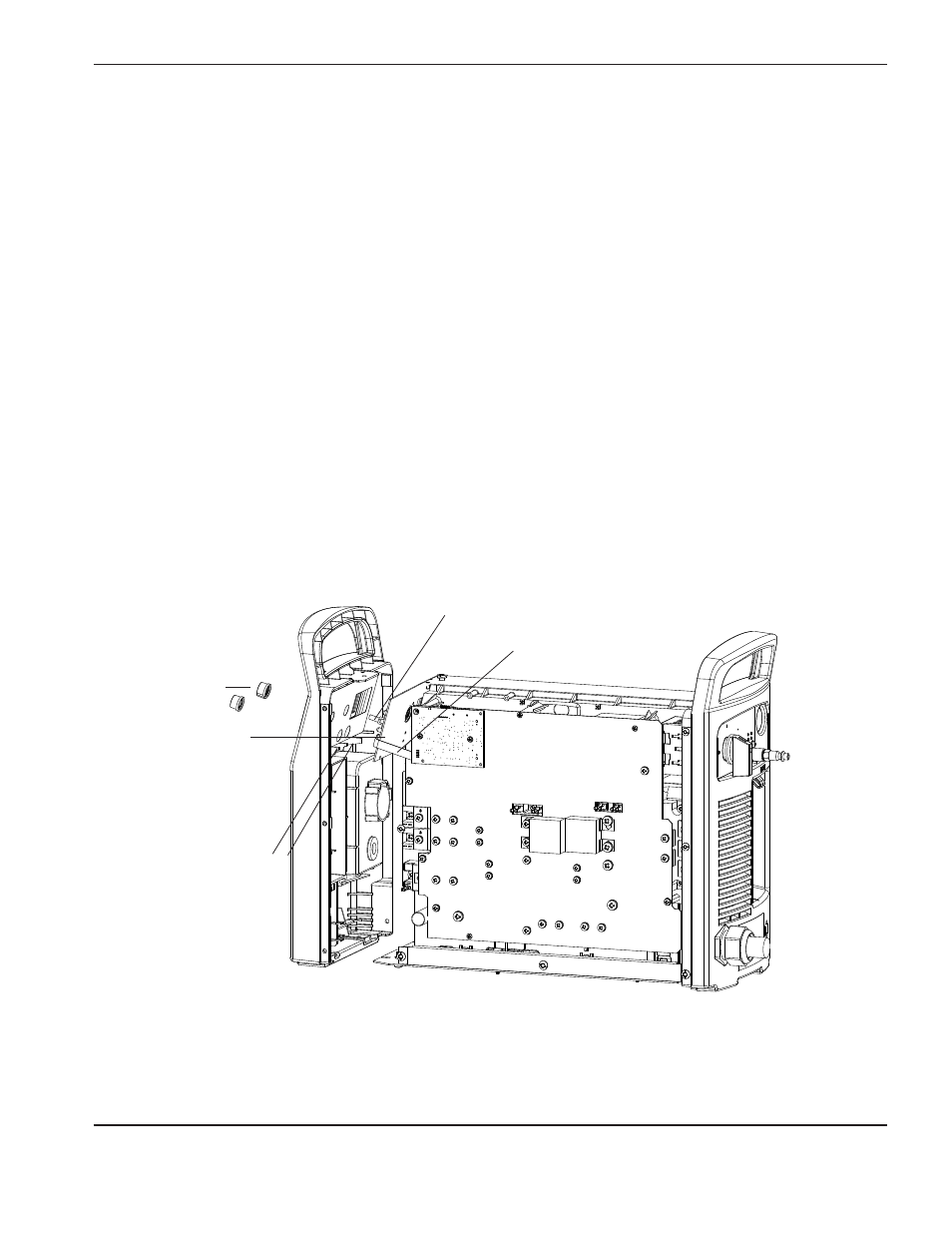

Note : La figure ci-dessous démontre le panneau avant séparé de son socle pour bien comprendre. Vous pouvez
déposer les deux vis du socle et séparer le panneau avant de son socle si cela peut vous aider à accéder
aux composants.
6. Déposer les trois vis fixant le circuit imprimé de commande au panneau avant à l’aide d’un tournevis cruciforme nº 1.
Deux vis sont installées sur le dessus du circuit imprimé de commande, une à chaque extrémité. La troisième vis est
installée dans le centre du circuit imprimé de commande le long de l’extrémité inférieure.
7. Glisser soigneusement le circuit imprimé de commande de l’arrière du circuit imprimé avant vers le côté du panneau
d’alimentation de la source de courant.
8. Déconnecter le câble plat du circuit imprimé de commande et mettre de côté l’ancien circuit imprimé de commande.
Bouton
Circuit imprimé
de commande
Languettes plastique
Câble plat
Tige sur le
circuit imprimé de commande
