Dépannage et tests De système
5-46
powermax
65/85 Manuel de service

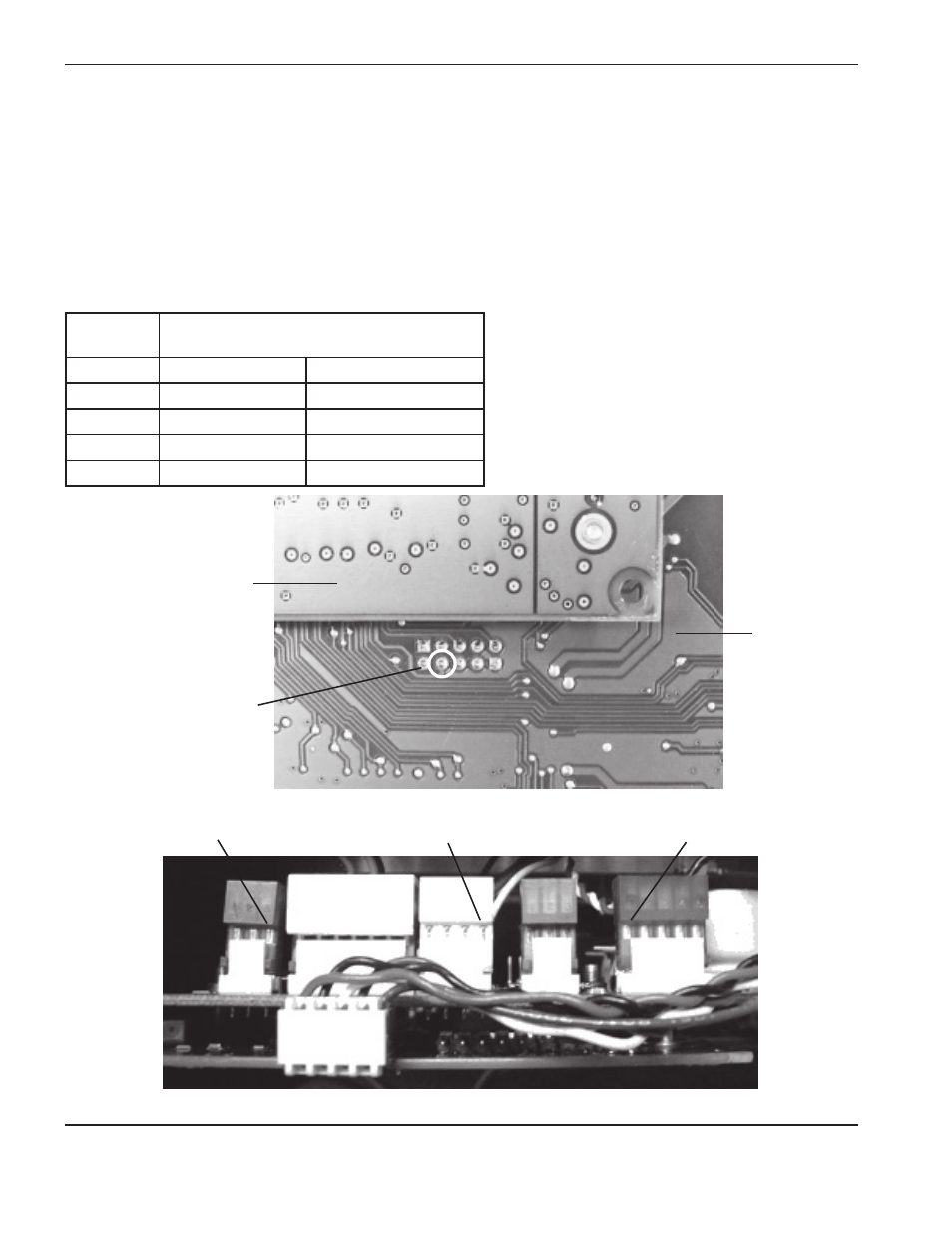

Test 5 – Circuit à balayage horizontal (petites tensions c.c.)
Symptôme : Il n’y a pas de petites tensions.
Note : Porter l’équipement de protection personnelle appropriée avant de tester des appareils électriques.
Le circuit à balayage horizontal produit les petites tensions c.c. dans la source de courant. Il fournit +3,3 V c.c.,
+5 V c.c., +24 V c.c. et +48 V c.c.
Vérifier les tensions telles que décrites sur le tableau. Si la valeur n’est pas de ± 15 % du seuil effectuer le test
approprié indiqué plus loin dans cette section.
Volts c.c. Points de test (utiliser la masse
pour les valeurs négatives)
Unités CSA Unités CE
+48 J3 – Broche 1 J5 – Broche 1
+24 J1 – Broche 1 J3 – Broche 3
+5,0 J5 – Broche 3 J7 – Broche 3
+3,3 J11 – Broche 4 J14 – Broche 4
Circuit imprimé du processeur
de signal numérique
J11 (CSA), J14 (CE)
broche 4
J5 (CSA), J7 (CE)
broche 3
Ventilateur : J3 (CSA),
J5 (CE) broche 4
Ventilateur : J1 (CSA),
J3 (CE) broche 1
Circuit imprimé
d’alimentation
Retirer les couvercles des connecteurs pour accéder aux broches au haut et à l’arrière du circuit imprimé d’alimentation.
