Test 7 – Signal de démarrage
Symptôme : Il n’y a aucun arc lorsque la gâchette est fermée.
Si l’icône de démarrage est affichée et qu’il y a un code de défaillance 0-51 au démarrage :
• Retirer la torche du système.
• Vérifier la résistance entre la broche 6 et la broche 7 dans la prise de câble, la gâchette doit être ouverte (non tirée).
• Si la résistance est très faible, inspecter l’ensemble de câbles et l’interrupteur de gâchette pour absence de
court-circuit et remplacer ou réparer au besoin.
Si l’icône ne s’affiche pas au démarrage et n’apparaît pas lorsque la gâchette est fermée :
• Retirer la torche du système.
• Fermer l’interrupteur de gâchette et vérifier la résistance entre les broches 6 et 7.
• Si la résistance est très forte, inspecter l’ensemble de câbles et l’interrupteur de gâchette pour absence
d’ouvertures et remplacer ou réparer au besoin.
Si aucun problème n’est trouvé avec le câblage de la torche ou l’interrupteur de gâchette mais qu’il n’y a toujours pas d’arc
ou d’icône de démarrage :
• Couper l’alimentation et débrancher la machine.
• Retirer la buse et l’électrode de la torche et remettre la buse de protection en place.
• Rebrancher l’alimentation et mettre la machine sous tension.

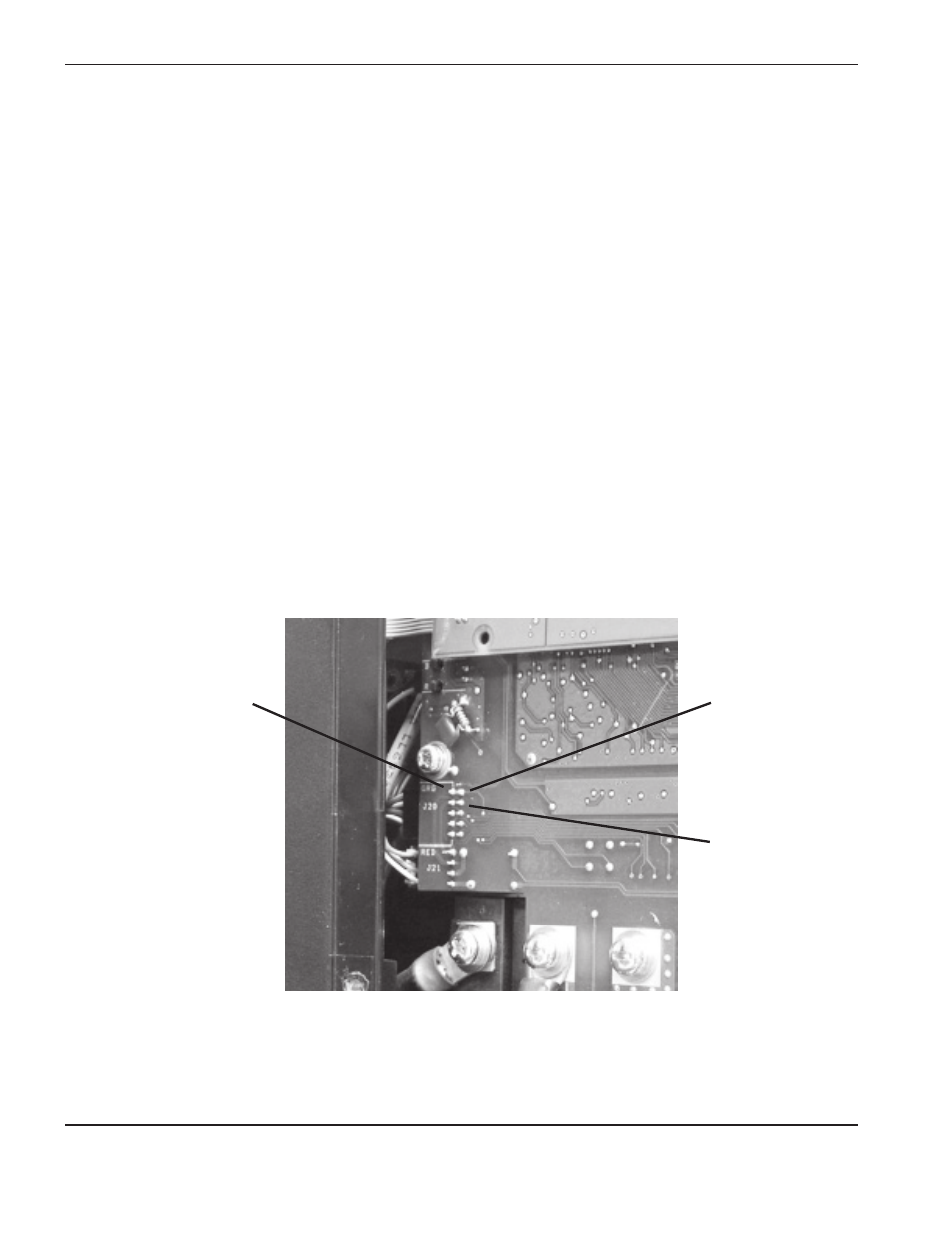

• Brancher temporairement la broche 2 du connecteur J20 à la broche 3. (ATTENTION : Le gaz coulera vers la torche)
Broche 2 Broche 1
Broche 3
• Si le gaz ne coule pas et qu’il n’y a pas d’icône de démarrage sur l’écran :
- Vérifier le fonctionnement du circuit imprimé du processeur de signal numérique en le remplaçant par
un autre qui fonctionne.
- Si le circuit imprimé du processeur de signal numérique n’est pas le problème, remplacer le circuit imprimé
d’alimentation.
