Configuration de la torChe
3-10
powermax
65/85 Manuel de service
Montage de la torche
En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer dans la gouttière et
la monter. Si la crémaillère de votre table de coupe est assez large pour que vous passiez la torche à travers celle-ci
sans détacher le corps de la torche du faisceau, procédez ainsi puis fixez la torche au dispositif de réglage en hauteur
de la torche selon les instructions du fabricant.
Note : Les torches machines Duramax peuvent être installées sur une grande variété de tables X-Y, de brûleurs
de crémaillère, de chanfreins de raccordement et sur tout autre équipement. Installez la torche selon
les instructions du fabricant et en suivant les instructions ci-dessous pour le démontage si nécessaire.
Si vous devez démonter puis réassembler la torche, consultez les figures dans la section 3-7 Configuration de la torche
machine puis suivez ces instructions.
Note : Au moment de déconnecter et de raccorder les pièces de la torche, maintenez la même orientation entre la
tête et le faisceau de torche. Une torsion de la tête par rapport au faisceau pourrait causer des dommages.
1. Déconnectez le faisceau de torche de la source de courant et retirez les consommables de la torche.
2. Dévissez le corps du serre-câble de son écrou puis ramenez le corps du serre-câble le long du faisceau.
3. Dévissez l’écrou du serre-câble de sa gaine de positionnement (torche machine pleine longueur) puis ramenez-le
le long du faisceau de torche.
4. Dévissez la gaine de positionnement du coupleur.
5. Dévissez le coupleur du collier de montage.
6. Retirez les trois vis de l’extrémité consommables du collier de montage puis dégagez ce dernier de l’avant du corps
de la torche.

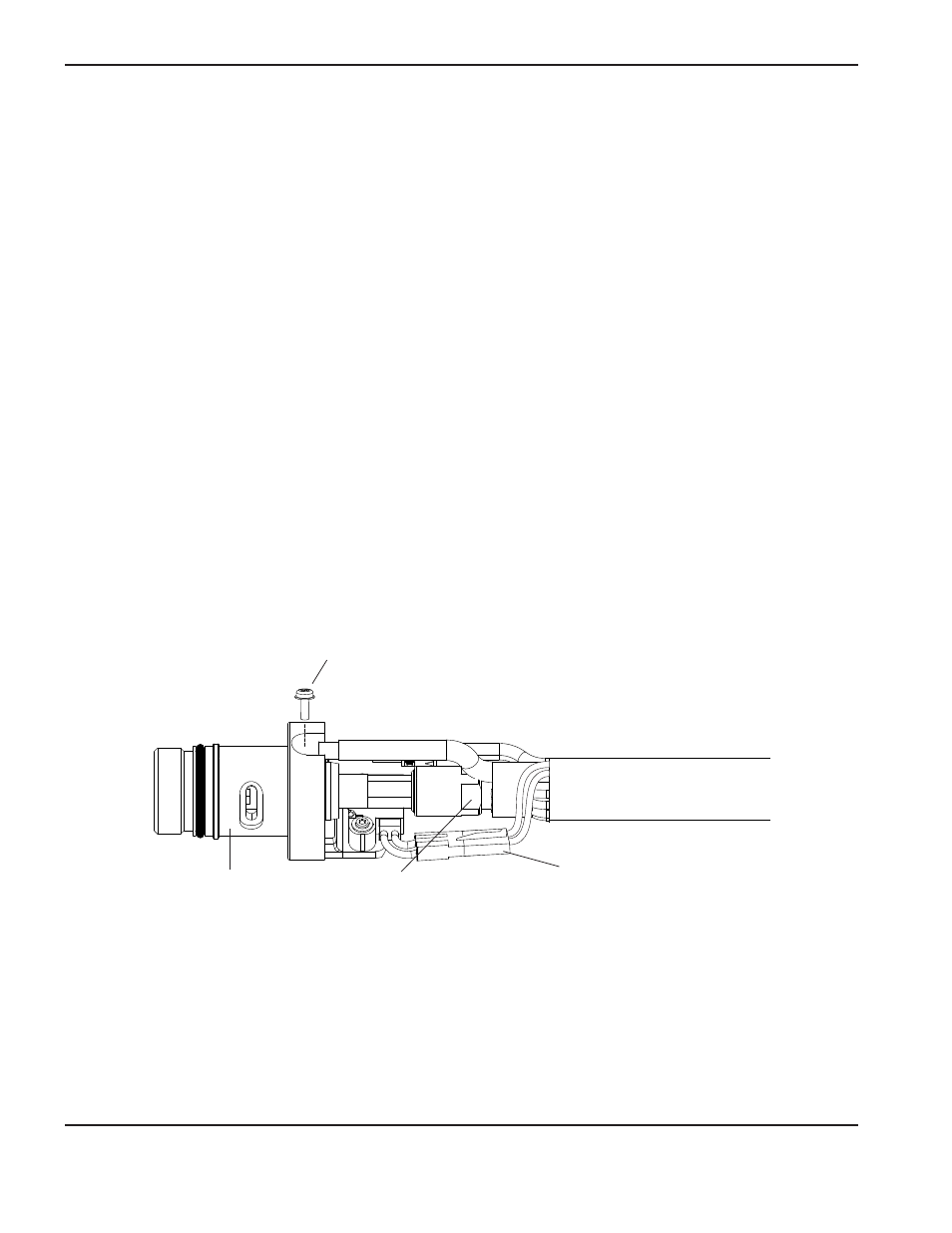

Raccord de la conduite
d’alimentation en gaz
Tête de torche
Vis de borne
du fil pilote
Connecteur du fil du contacteur
de détection de buse
