PIÈCES
7-4
powermax
65/85 Manuel de service

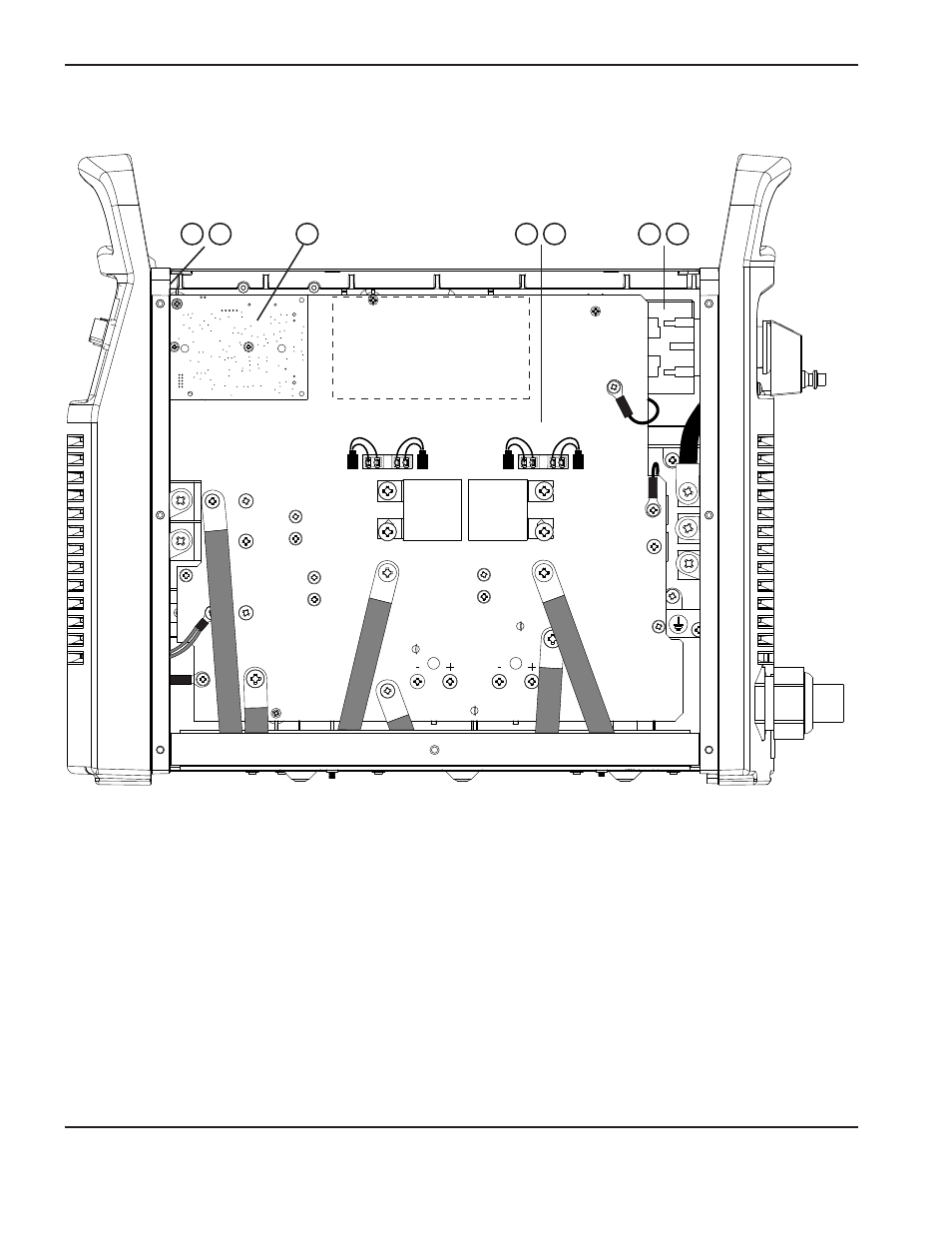

Intérieur, côté du circuit imprimé d’alimentation (200–600 V CSa)
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
J29
TP12
J28
TP10
TP11
1 2 3 4 5 6 7
article
Numéro
de référence Description
1 228657 Kit : Circuit imprimé de commande Powermax65
2 228658 Kit : Circuit imprimé de commande Powermax85
3 228656 Kit : Circuit imprimé du processeur de signal numérique Powermax65 et Powermax85
4 228659 Kit : Circuit imprimé d’alimentation CSA Powermax65
5 228662 Kit : Circuit imprimé d’alimentation CSA Powermax85
6 228644 Kit : Interrupteur d’alimentation Powermax65 CSA
7 228655 Kit : Interrupteur d’alimentation Powermax85 CSA
228690 Kit de câblage Powermax65 CSA
228700 Kit de câblage Powermax85 CSA
228705 Kit : Barrière Mylar Powermax65 et Powermax85
