REMPLACEMENT DES CoMPoSANTS
powermax
65/85 Manuel de service 6-15
Remplacement du sous-ensemble de filtre à air
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Déposer le couvercle de la source de courant.
3. Déposer la cuve de filtre du filtre à air à l’arrière de la source de courant. Consulter les instructions et la figure
à la page 6-14 Remplacement de la cartouche filtrante à air.
4. Déconnecter les deux fils sur le dessus du pressostat.
5. Débrancher le fil de terre du corps du filtre à air.
6. Débrancher le tuyau d’alimentation en gaz du filtre à air. Tirer la bague orange sur le connecteur en poussant
le connecteur de tuyau et déposer le tuyau du connecteur.
7. Déposer les trois vis retenant le collet du tuyau de gaz sur le panneau arrière.
8. Déposer l’ancien sous-ensemble de filtre à air.

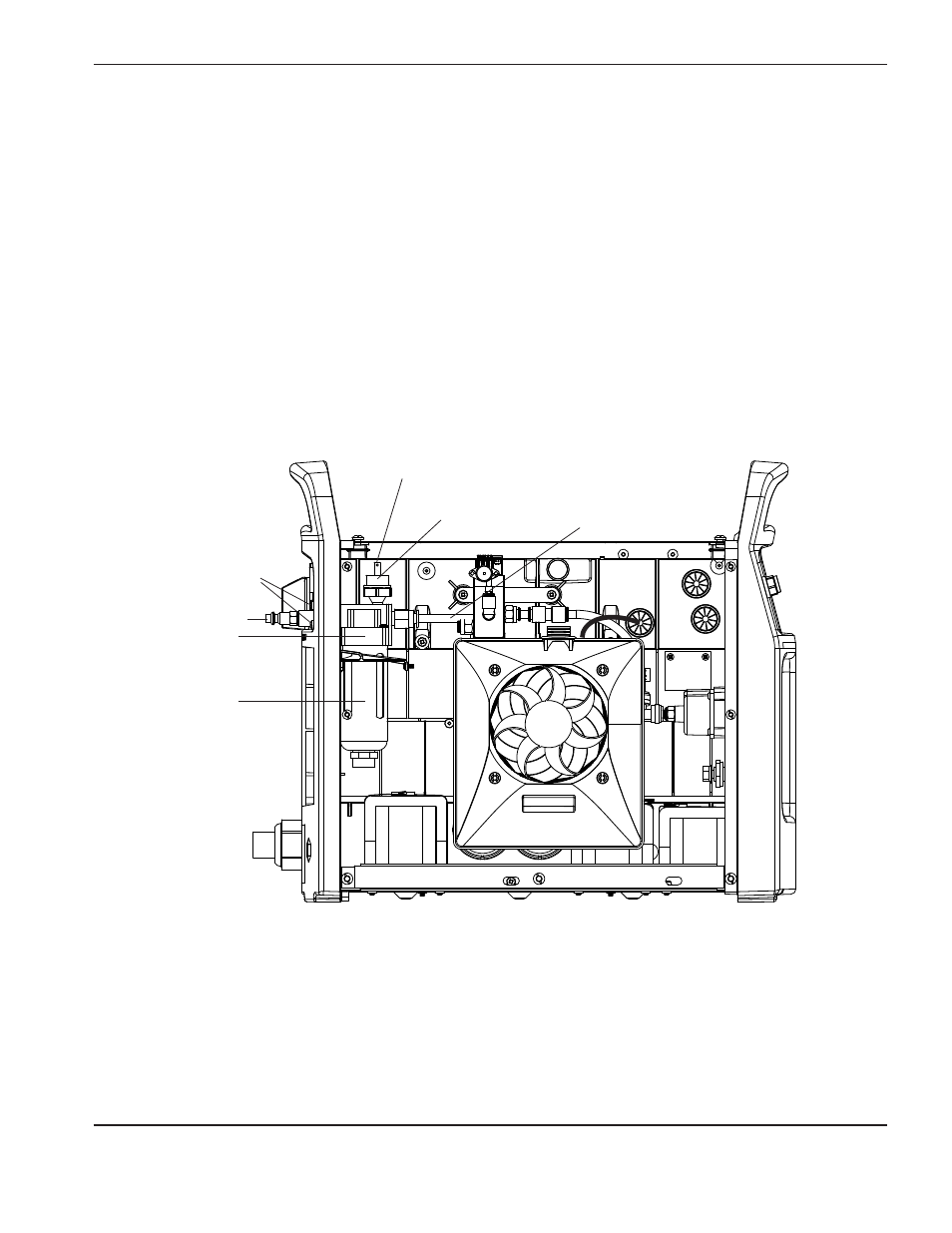

Filtre à air
Collet du tuyau de gaz
Vis
Cuve de filtre
Tuyaux d’alimentation
en gaz
Pressostat
Connecteur de câble
