Dépannage et tests De système
5-38
powermax
65/85 Manuel de service
Tests de système
N⁰ de test Description Codes de défaillance associés
1 Tension d’entrée 0-60-TOUS
2 Alimentation omnibus c.c. 3-43-0
3 Pont de diodes en sortie Généralités
4 Température hors de l’échelle 0-40-TOUS, 2-10-TOUS, 3-11-TOUS
5 Circuit (c.c. à c.c.) à balayage horizontal 3-00-0, 3-42-TOUS, 3-43-TOUS
6 Torche coincée ouverte 0-30-TOUS
7 Signal démarrage Généralités, 0-51-0
8 Contacteur de détection de torche 0-50-0
9 Régulateur électronique 0-21-0, 3-20-TOUS
10 Capteur de pression 0-12-0, 0-20-0, 2-11-TOUS
11 Ventilateur 3-10-TOUS
12 Interrupteur d’alimentation auxiliaire Verrouillage non rapporté au DÉMARRAGE
Avant d’effectuer tout test, compléter une inspection interne et la vérification de résistance du test 2 ci-dessous.
Ces tests ne devraient être effectués que par un technicien d’entretien qualifié. Porter l’équipement de protection
approprié et utiliser des outils et équipement de mesure approuvés.
Avant d’acheter un composant de remplacement majeur, vérifier le problème avec l’assistance technique Hypertherm
et le centre de réparation le plus près.

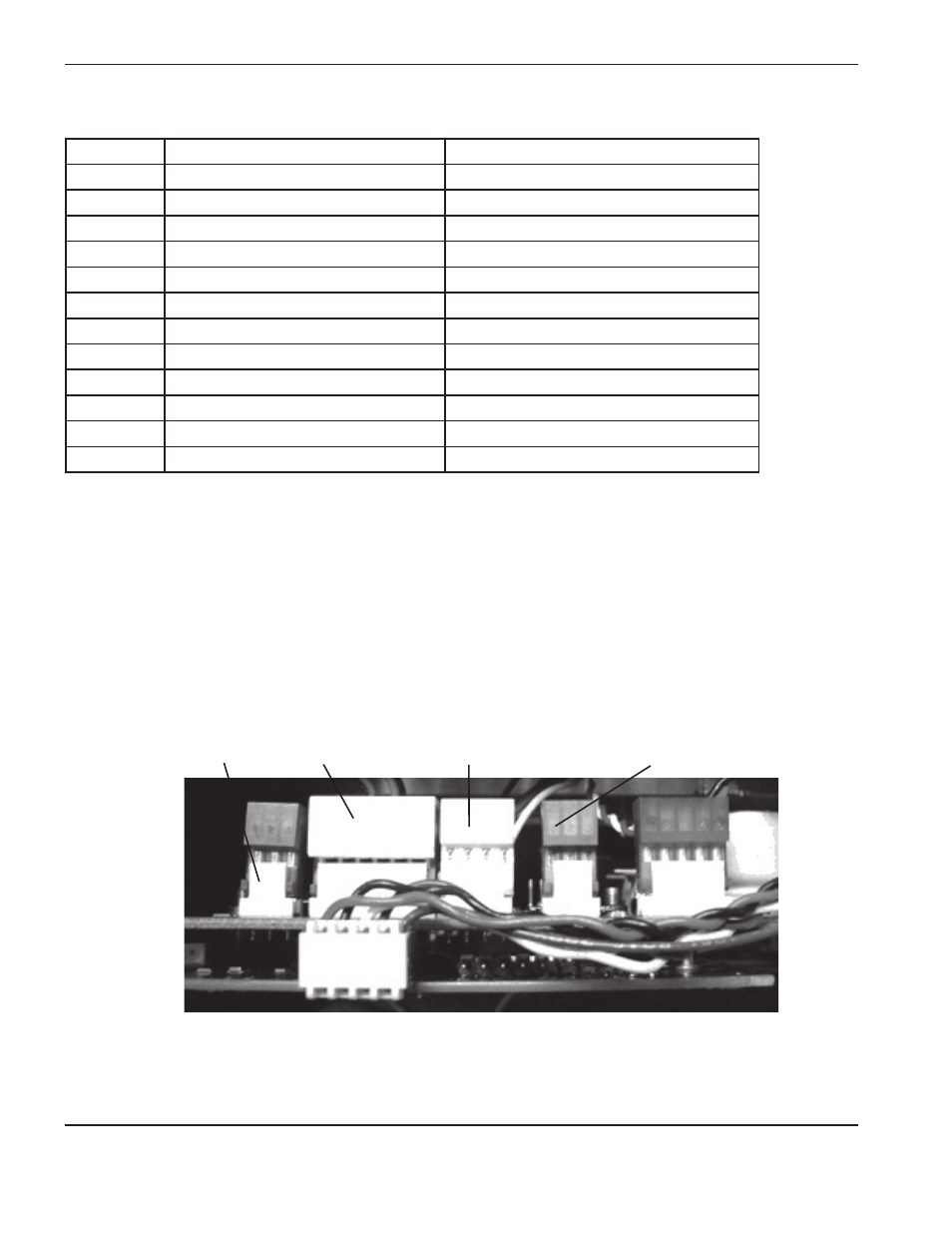

Plusieurs connecteurs exigent de retirer un bouchon blanc pour accéder aux points de test. La figure ci-dessous montre
des exemples de connecteurs situés sur le dessus du circuit imprimé d’alimentation. Vous pouvez ouvrir la plupart
des couvercles avec l’ongle de votre pouce. Il peut arriver que vous ayez à utiliser un petit tournevis pour en ouvrir
quelques-uns avec soin. Il faut faire attention de ne pas plier ou briser les connecteurs.
Capteur de pression
J5 (CSA), J7 (CE)
Ventilateur
J3 (CSA), J5 (CE)
Régulateur électronique
J4 (CSA), J6 (CE)
Détecteur de température de
l’onduleur J2 (CSA), J4 (CE)
