Dépannage et tests De système
5-12
powermax
65/85 Manuel de service

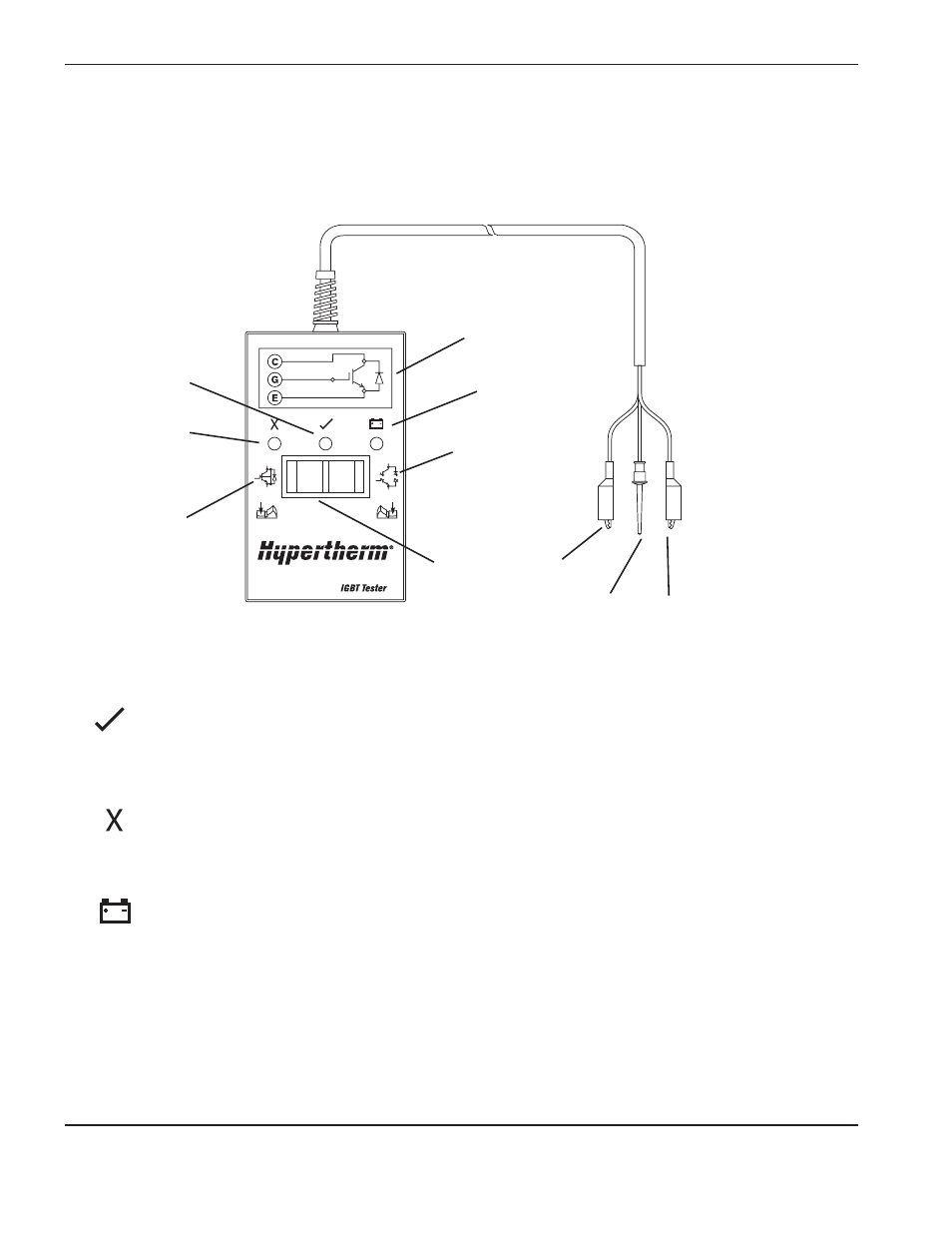

Testeur IGBT Hypertherm
Utiliser le testeur IGBT (transistor bipolaire à grille isolée) Hypertherm (numéro de référence 128883) tel que décrit
dans les sections suivantes ou monter un testeur IGBT à partir du diagramme à la page 5-15 Schéma pour monter un
testeur IGBT et l’utiliser pour tester les IGBT.
128884
DEL verte « réussite »
Lorsque ce voyant DEL est allumé, il indique que l’IGBT a réussi le test d’ouverture de l’IGBT lorsque
l’interrupteur est poussé vers la droite ou pour un IGBT court-circuité lorsque l’interrupteur est poussé
vers la gauche.
DEL rouge « échec »
Lorsque ce voyant DEL est allumé, il indique que l’IGBT a échoué le test d’ouverture de l’IGBT lorsque
l’interrupteur est poussé vers la droite ou pour un IGBT court-circuité lorsque l’interrupteur est poussé
vers la gauche.
DEL rouge « batterie faible »
Lorsque ce voyant DEL est allumé, il indique que la tension qui reste dans la batterie n’est plus suffisante
pour alimenter la circuiterie de test. Remplacer la batterie.
Note : Le testeur IGBT Hypertherm nécessite un minimum de 8 V pour alimenter son circuit
adéquatement.
Indicateurs DEl et tests d’appareils
DEL réussite
(vert)
Collecteur
(rouge)
Diagramme
du circuit
DEL échec
(rouge)
Test d’IGBT
court-circuité
DEL faible batterie
(rouge)
Test d’IGBT
ouvert
Interrupteur
basculant
Grille
(jaune)
Émetteur
(noir)
