Dépannage et tests De système
5-40
powermax
65/85 Manuel de service

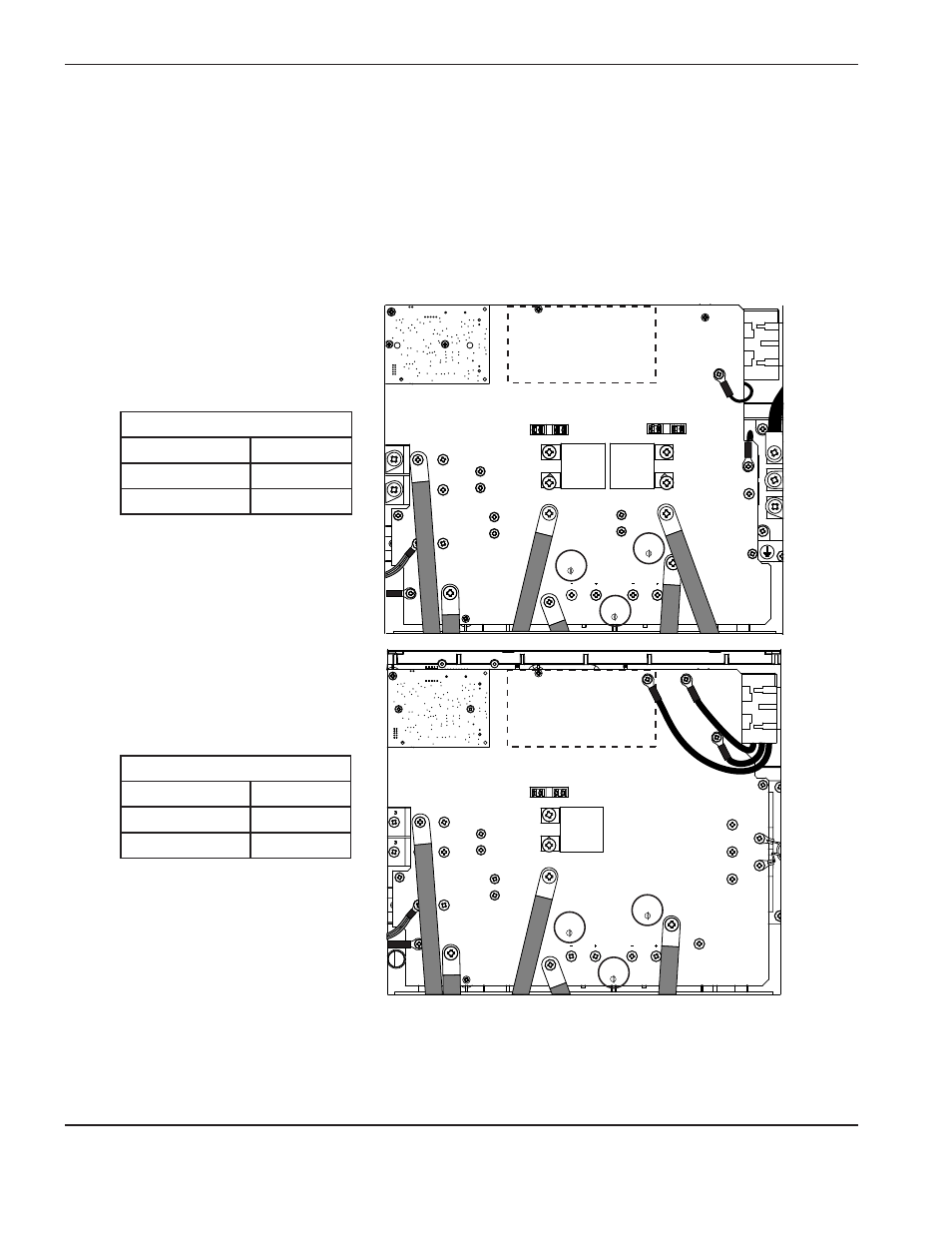

Test 2 – alimentation omnibus c.c.
Vérification de résistance
Note : Toutes les valeurs de résistance doivent être recueillies lorsque la source de courant n’est pas branchée
et tous les fils de source de courant internes sont connectés.
• Retirer les vis des condensateurs et déposer les condensateurs du circuit imprimé d’alimentation.
• Mesurer les résistances décrites dans les tableaux suivants.
CSa
Points de test Valeur
TP 10 et 12 25 kΩ
TP 11 et 12 25 kΩ
CE
Points de test Valeur
TP 11 et 13 18 kΩ
TP 12 et 13 18 kΩ
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
• Replacer les vis de montage du condensateur substrat avant la mise sous tension.
