REMPLACEMENT DES CoMPoSANTS
6-10
powermax
65/85 Manuel de service
Remplacement du cordon d’alimentation (200–480 V monophasé CSa)
Pour utiliser le Powermax avec une alimentation monophasée, il faut installer un cordon d’alimentation approprié.

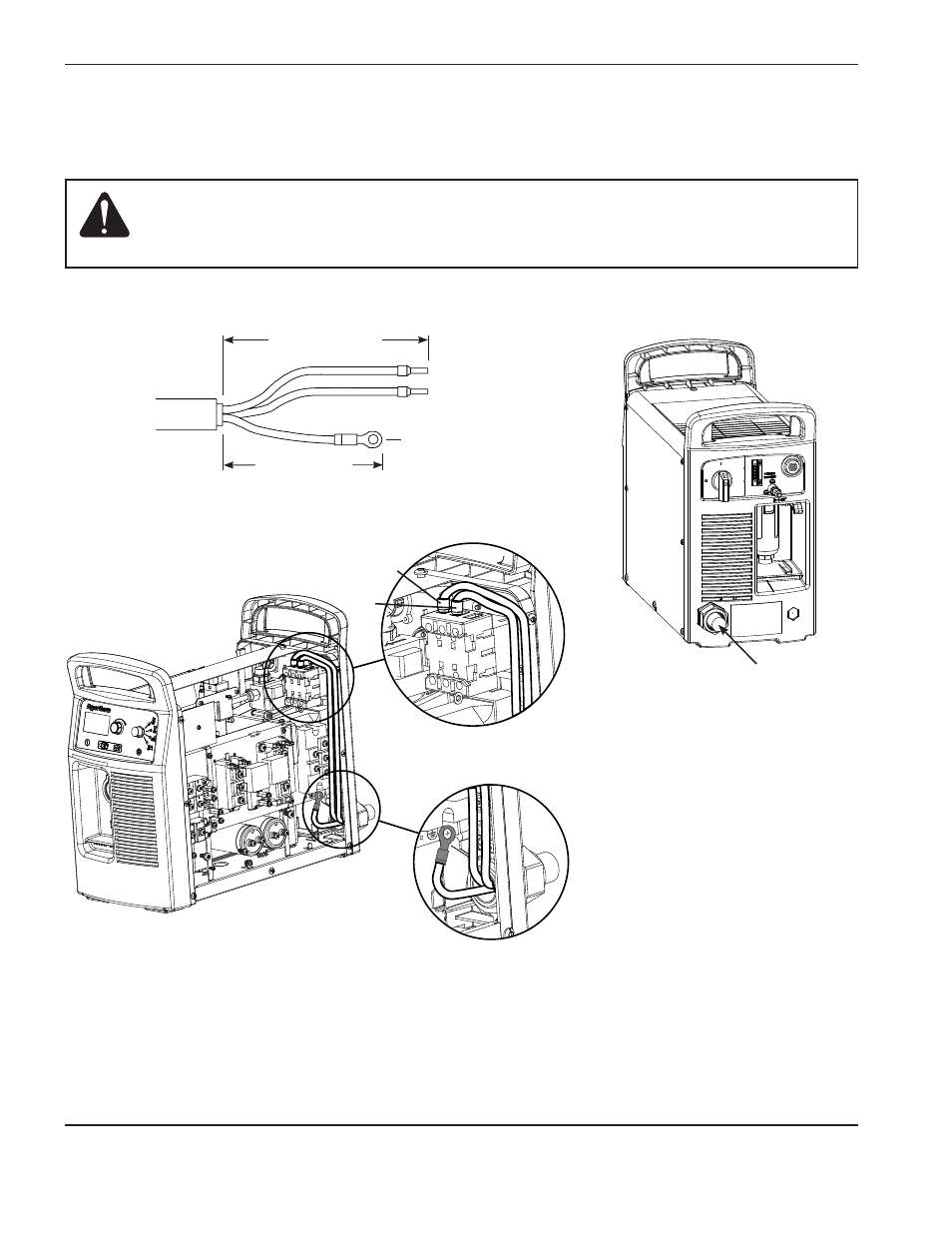

Dénuder et préparer les fils du cordon d’alimentation tel qu’illustré ci-dessous.
L1
L2
Mise à la terre (GND)
Nº 10
368 mm
152 mm
L1
L2
Interrupteur d’alimentation
Vis de terre
Acheminer le fil dans le
serre-câble puis serrer
attention : Pour utiliser la source de courant Powermax85 (modèle CSa) sur une source
électrique monophasée (le modèle CE est triphasé seulement), remplacer
le cordon d’alimentation fourni par un cordon de 16 mm 2 à 3 fils. le cordon
d’alimentation doit être raccordé au système par un électricien agréé.
Installation d’une fiche sur le cordon d’alimentation (modèles CSa)
Utiliser une fiche conforme aux réglementations locales et nationales. La fiche doit être raccordée au cordon
d’alimentation par un électricien agréé.
