PIÈCES
7-12
powermax
65/85 Manuel de service

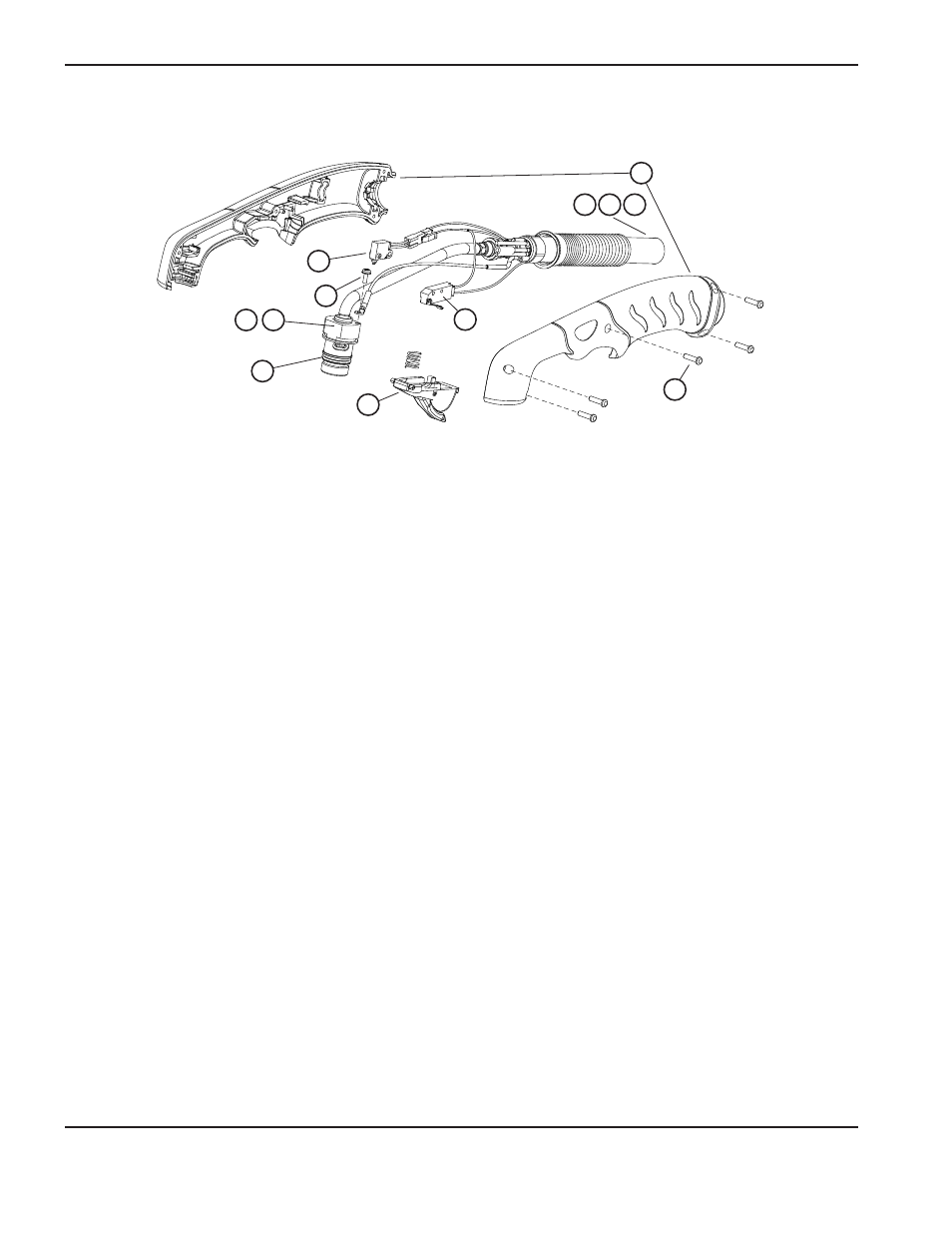

Pièces de rechange pour la torche manuelle 75° Duramax
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche manuelle et de
faisceau. Les numéros de référence commençant par 059 indiquent des ensembles complets de torche et de faisceau.
1
2
3
4
5
6
7 8 9
10 11 12
article
Numéro
de référence Description
059473 Ensemble de torche manuelle 75° Powermax65/ 85/ 105 avec faisceau 7,6 m
059474 Ensemble de torche manuelle 75° Powermax65/ 85/ 105 avec faisceau 15 m
059475 Ensemble de torche manuelle 75° Powermax65/ 85/ 105 avec faisceau 23 m
1 228954 Kit : Poignée de torche de rechange 75° Duramax/ HRT
2 075714 Vis de poignée, n° 4 x ½ tête cylindrique large rainurée TORX, S/ B
3 228721 Kit : Gâchette de sécurité avec ressort de rechange pour torche manuelle
Duramax 75°/ 15°
4 058519 Joint torique : VITON 0,673 X 0,063
5 075504 Vis de borne du fil pilote : MSCR : 4-40 X 5/ 16 SW CN SEM PH PAN S/ Z
6 228719 Kit : Contacteur de détection de buse de rechange pour torche manuelle Duramax 75°
7 228959 Kit : Faisceau de torche manuelle de rechange Duramax, 7,6 m
8 228960 Kit : Faisceau de torche manuelle de rechange Duramax, 15 m
9 228961 Kit : Faisceau de torche manuelle de rechange Duramax, 23 m
10 128642 Kit : Interrupteur d’amorçage de gâchette de rechange
11 228714 Kit : Corps principal de torche manuelle 75° Duramax de rechange
(torches fabriquées avant mai 2012)
12 228958 Kit : Corps principal de torche manuelle 75° Duramax de rechange
(torches fabriquées après mai 2012)
228314 Kit : Réparation de raccord rapide (loquet et ressort) de torche pour
Powermax45/65/85/105
