Dépannage et tests De système
5-44
powermax
65/85 Manuel de service
Pour les codes de défaillance de fonctionnement 0-40-0 et 0-40-1 ou les codes de défaillances du circuit
imprimé d’alimentation 3-11-0 et 3-11-1 (modèles CSA uniquement)
1. Déposer le connecteur (J16) de détecteur de température PFC du circuit imprimé d’alimentation.
2. Vérifier la résistance entre les broches 1 et 2 sur la fiche. La résistance doit être d’environ 5,5 kΩ.
3. Si la résistance est incorrecte, remplacer les fils du capteur de température, les câbles de commande de grille
et l’IGBT du PFC.
4. Si la valeur est correcte, débrancher le détecteur de température et mesurer la résistance entre les broches 1 et 2
sur le circuit imprimé d’alimentation. La résistance doit être d’environ 4,7 kΩ.
5. Si la valeur est correcte, remplacer le circuit imprimé du processeur de signal numérique.
6. Si la valeur est incorrecte, remplacer le circuit imprimé d’alimentation.
BLK
BLK
J13
J16 J17 J18 J19

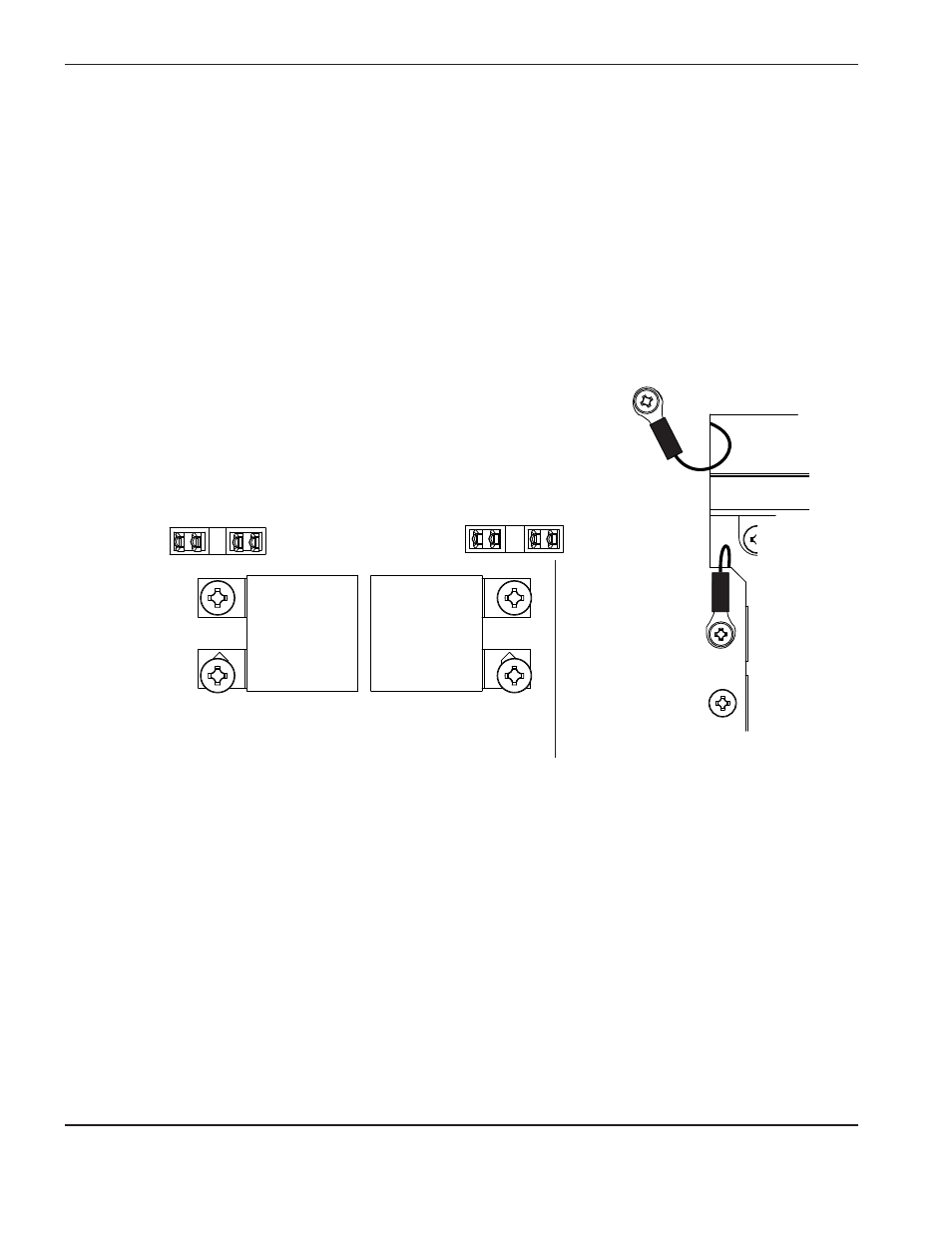

Connexion du détecteur de température PFC
