Dépannage et tests De système
5-48
powermax
65/85 Manuel de service
Test 6 – la torche est coincée ouverte (TSo)
Symptôme : Aucune défaillance ne se produit lors de la mise sous tension, mais une défaillance 0-30 s’affiche à l’écran
de l’opérateur lors d’une tentative d’amorçage de la torche.
Confirmer que tous les consommables appropriés sont installés sur la torche.
Dans un système au repos (aucun signal de démarrage) comprenant la torche et les consommables, il devrait y avoir
continuité entre les deux fils noirs branchés sur le montant central de l’IGBT de l’arc pilote et le fil rouge en connexion
avec J28. Lorsque le gaz coule dans la torche (mode de test de gaz 1), il devrait y avoir une grande résistance entre ces
deux points.
Note : Pour régler un système en mode de test de gaz, afficher l’écran de service (se reporter à la page 5-21
Affichage de l’écran de service), déplacer le curseur sur « G » (gaz), et utiliser le bouton de réglage pour
basculer vers « 1 » (mode de test de gaz).

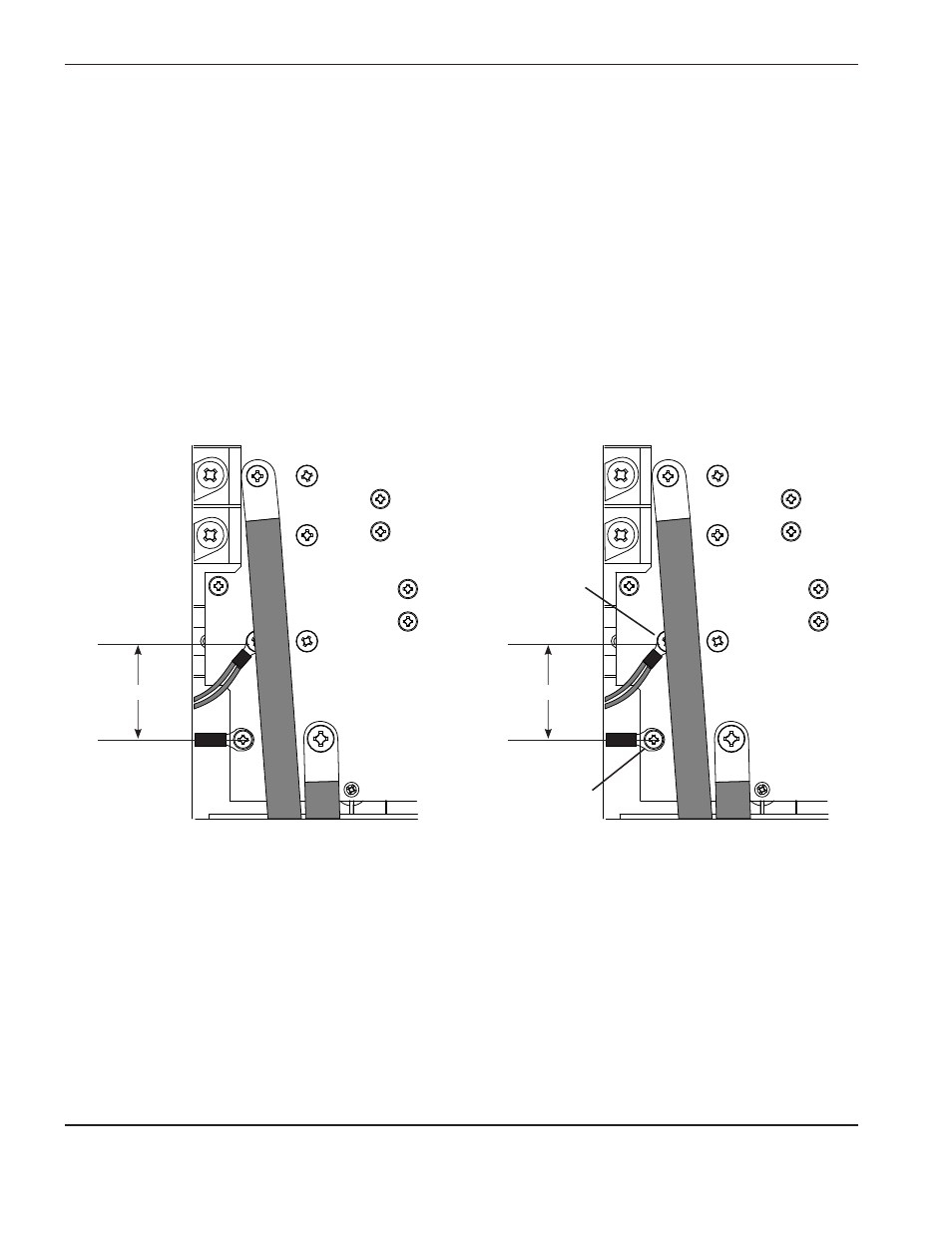

WORK
LEAD
J26
J28
WORK
LEAD
J26
J28
Mode de test des gaz 0 Mode de test des gaz 1
< 5 Ω > 10 kΩ
Continu avec la
buse ou le corps
externe de la torche
Continu avec
un système en
négativité
