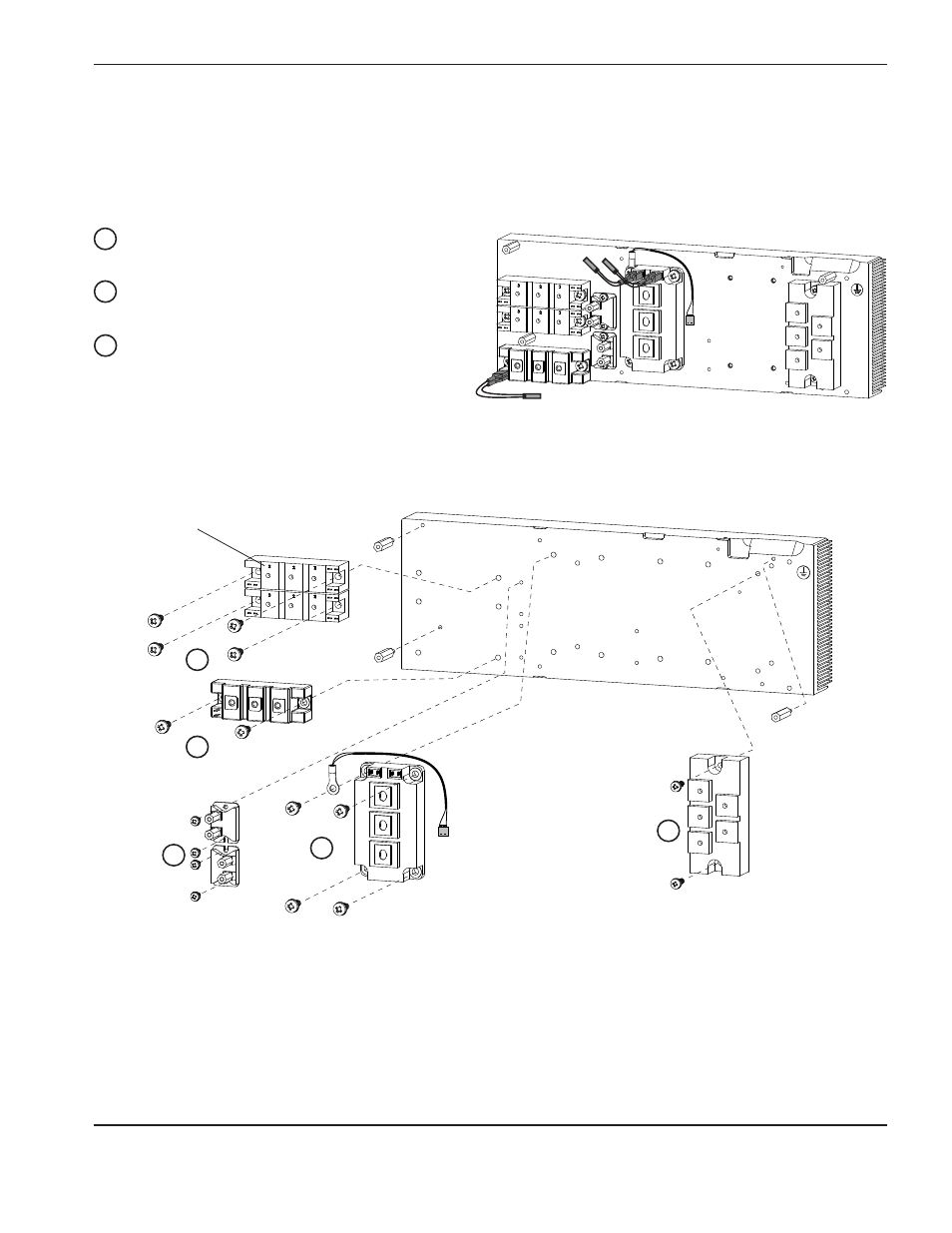

REMPLACEMENT DES CoMPoSANTS
powermax
65/85 Manuel de service 6-33
85 a CE
2
3
3
3
1
Note : « 3 » à gauche
En fixant solidement un composant au dissipateur thermique, serrer légèrement toutes les vis, puis serrer toutes les vis
au couple nécessaire.
Note : Toutes les vis indiquées sont des vis mécanique à tête cruciforme ou à tête cylindrique.
Serrer à un couple de 17,3 kg cm.
M4 X 10 2SEM
Serrer à un couple de 23 kg cm.
M5 X 16 2SEM
Serrer à un couple de 40 kg cm.
M6 X 16 12,5 2SEM TRI CHRM
1
2
3
