Hypertherm Powermax65 Rev.1 - Manuel (Page 221)

PIÈCES
powermax
65/85 Manuel de service 7-5
WORK
LEAD
J13
J2
J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12

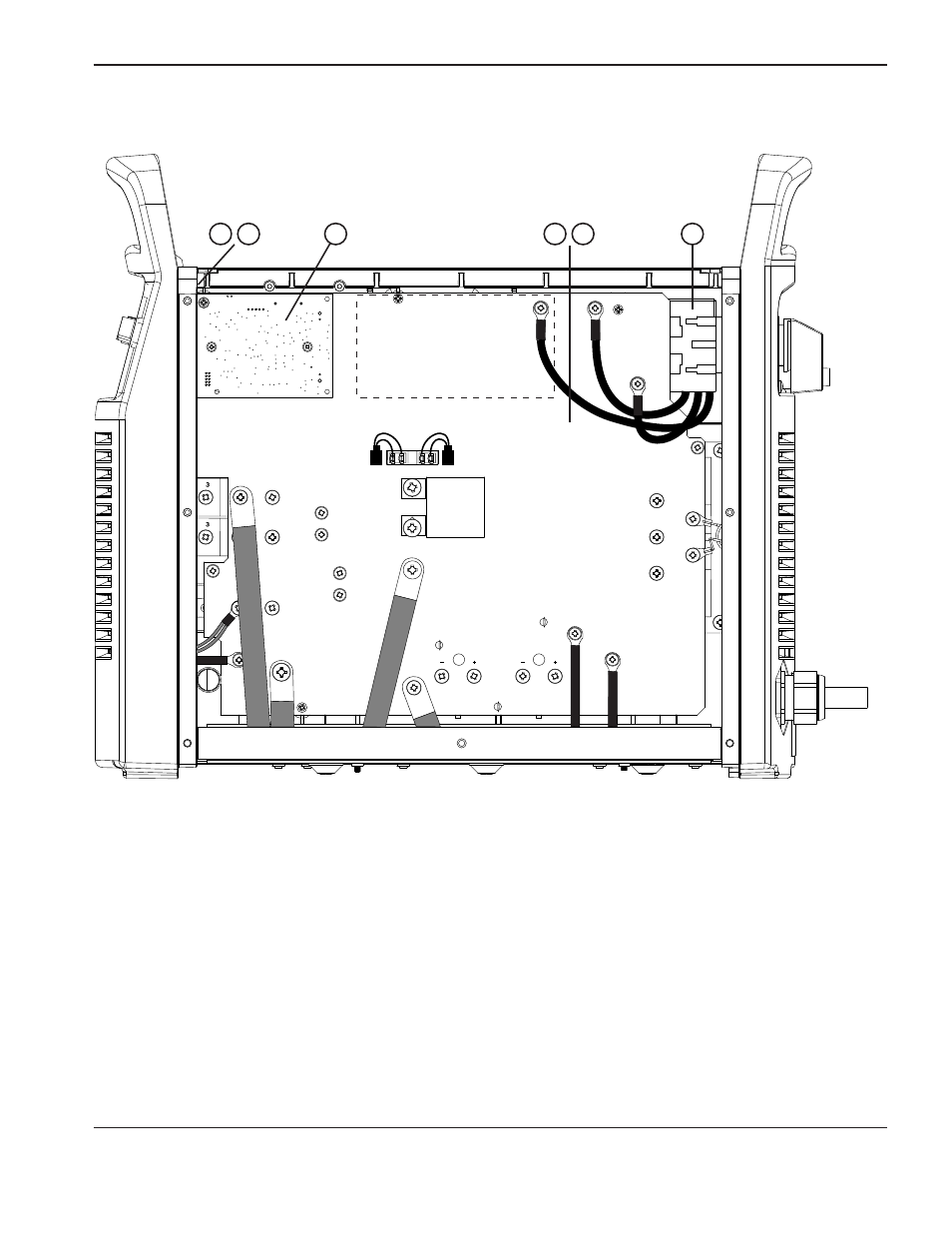

Intérieur, côté du circuit imprimé d’alimentation (380/400 V CE)
1 2 3 4 5 6
article
Numéro
de référence Description
1 228657 Kit : Circuit imprimé de commande Powermax65
2 228658 Kit : Circuit imprimé de commande Powermax85
3 228656 Kit : Circuit imprimé du processeur de signal numérique Powermax65 et Powermax85
4 228708 Kit : Circuit imprimé d’alimentation CE Powermax65
5 228672 Kit : Circuit imprimé d’alimentation CE Powermax85
6 228671 Kit : Interrupteur d’alimentation Powermax65 et Powermax85 CE
228698 Kit de câblage Powermax65 CE
228677 Kit de câblage Powermax85 CE
228705 Kit : Barrière Mylar Powermax65 et Powermax85
