REMPLACEMENT DES CoMPoSANTS
6-2
powermax
65/85 Manuel de service
Retrait du couvercle de la source de courant et de la barrière Mylar
Dépose et remplacement du couvercle de la source de courant
et de la barrière Mylar ®
Le remplacement des composants intérieurs nécessite que vous déposiez et remplaciez le couvercle de la source
de courant et la barrière Mylar. Cette section décrit ces procédures.

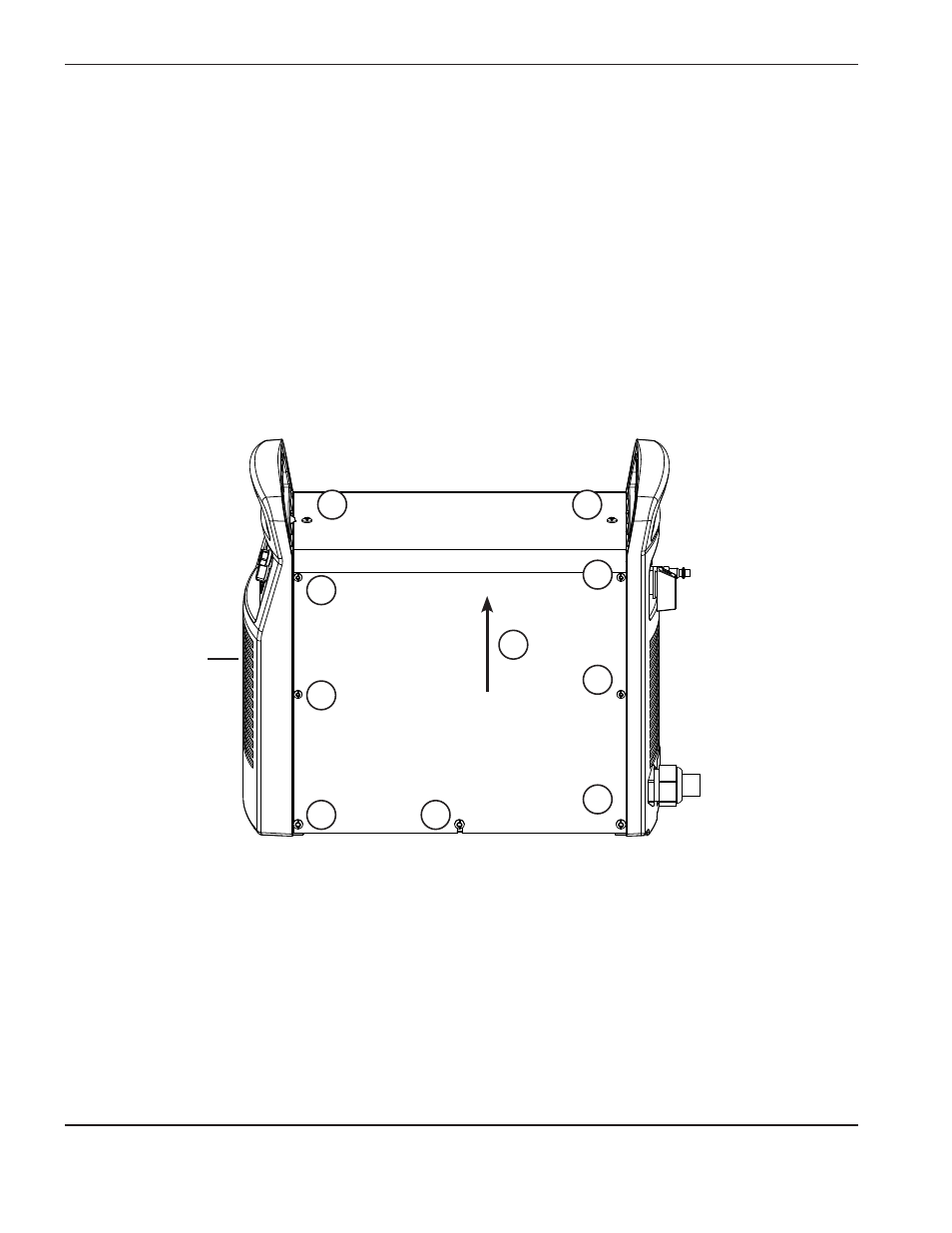

Avant de la source
de courant
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. À l’aide d’un tournevis plat ou TORX T15, déposer les huit petites vis (2) du couvercle de la source de courant.
3. À l’aide d’un tournevis plat ou TORX T20, déposer les huit grosses vis (1) du couvercle de la source de courant.
4. Retirer le couvercle (3) de la source de courant.
5. Déposer la barrière Mylar du côté circuit imprimé de la source de courant. Cette barrière est flexible et peut être
pliée légèrement pour être enlevée.
1
1 1
2
2
1
2
2
1
3
