62 4 Programmation: Principes de base, gestion de fichiers, outils de programmation, gestion de palettes
4.5 Ouv
e
rt
ur
e et intr
oduction de pr
ogr
ammes
4.5 Ouverture et introduction de
programmes
Structure d'un programme CN en format
conversationnel Texte clair HEIDENHAIN
Un programme d’usinage est constitué d’une série de séquences de

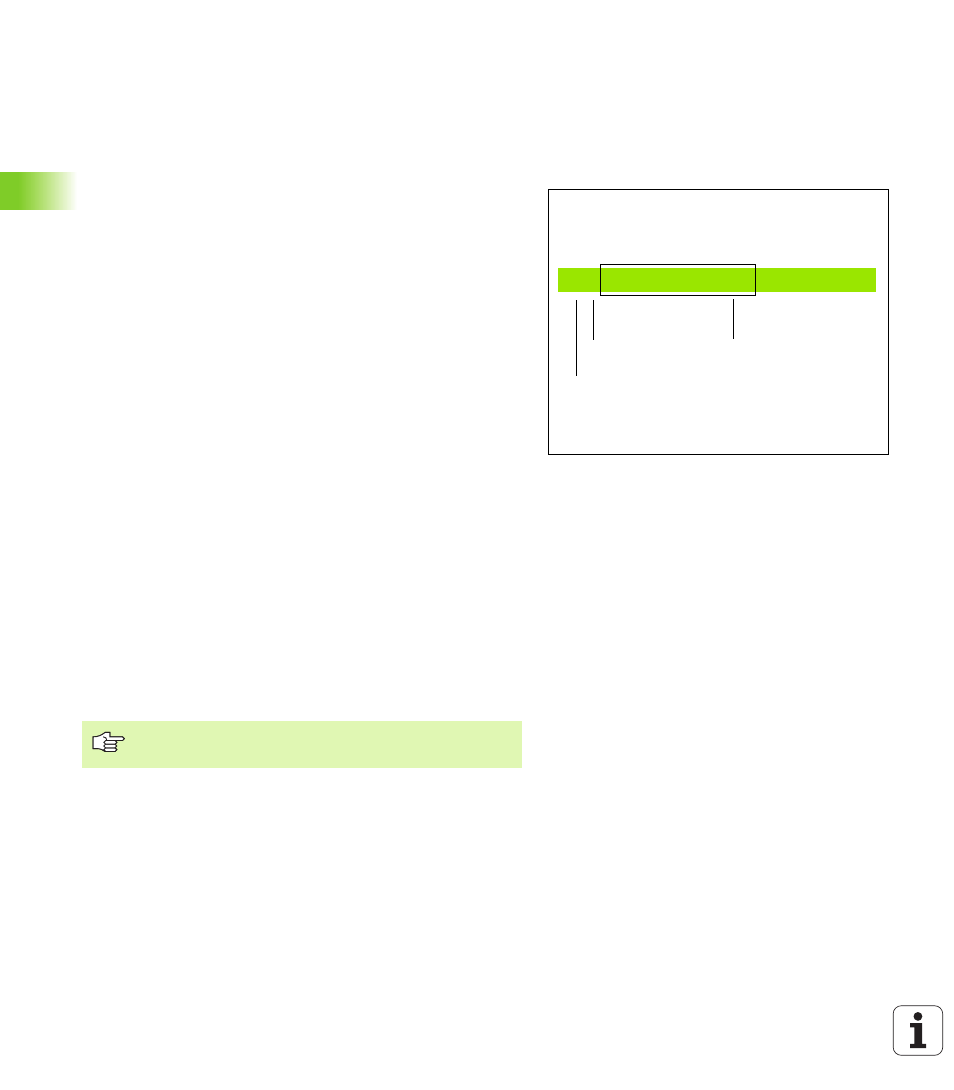

programme. La figure de droite indique les éléments d’une séquence.
La TNC numérote les séquences d’un programme d’usinage en ordre
croissant.
La première séquence d'un programme comporte BEGIN PGM, le nom
du programme et l'unité de mesure utilisée.
Les séquences suivantes renferment les informations concernant:
n la pièce brute
n les définitions et appels d'outils
n
les avances et vitesses de rotation
n
les déplacements de contournage, cycles et autres fonctions
La dernière séquence d'un programme comporte END PGM, le nom du
programme et l'unité de mesure utilisée.
Définir la pièce brute:
BLK FORM
Immédiatement après avoir ouvert un nouveau programme, vous
définissez une pièce parallélépipédique non usinée. Pour définir après-
coup la pièce brute, appuyez sur la softkey BLK FORM. La TNC a
besoin de cette définition pour effectuer les simulations graphiques.
Les faces du parallélépipède ne doivent pas avoir une longueur
dépassant 100 000 mm. Elles sont parallèles aux axes X, Y et Z. Cette
pièce brute est définie par deux de ses coins:
n Point MIN: la plus petite coordonnée X,Y et Z du parallélépipède; à
programmer en valeurs absolues
n Point MAX: la plus grande coordonnée X, Y et Z du parallélépipède;
à programmer en valeurs absolues ou incrémentales
10 L X+10 Y+5 R0 F100 M3
Numéro de
séquence
Fonction de
contournage Mots
Séquence
La définition de la pièce brute n'est indispensable que si
vous désirez tester graphiquement le programme!
