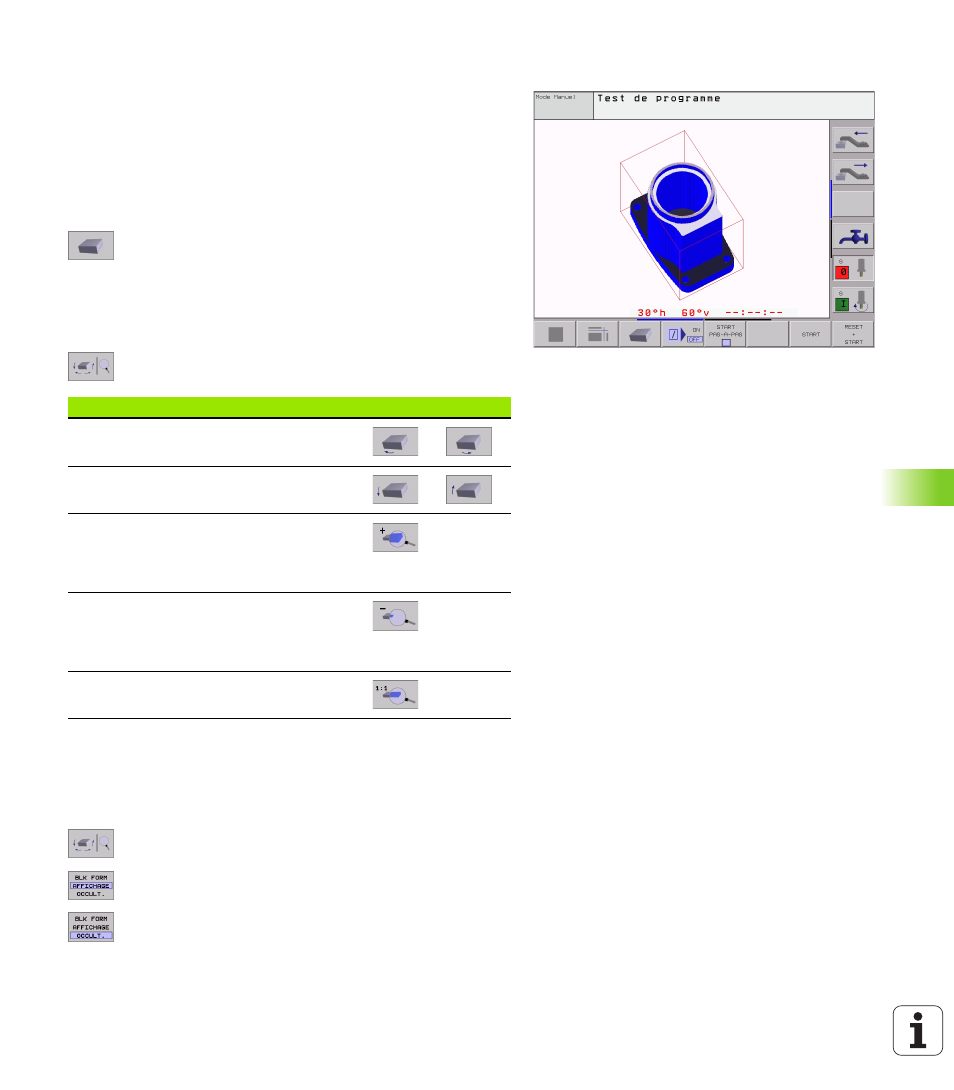

Représentation 3D
La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter la représentation 3D autour de l'axe vertical
ou la faire basculer autour de l'axe horizontal. Au début de la simulation
graphique, vous pouvez représenter les contours de la pièce brute
sous forme de cadre.
Les fonctions loupe sont disponibles en mode Test de programme, cf.
„Agrandissement de la projection”, page 432.
U
U
U
U
Sélectionner la représentation 3D par softkey
Faire pivoter la représentation 3D et l'agrandir/la diminuer
U
U
U
U
Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey
correspondant aux fonctions destinées faire pivoter et à agrandir/
diminuer la pièce
U
U
U
U
Sélectionner les fonctions pour faire pivoter et
agrandir/diminuer la pièce:
Faire apparaître le cadre du contour de la pièce brute ou le
supprimer
U
U
U
U
Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey
correspondant aux fonctions destinées faire pivoter et à agrandir/
diminuer la pièce
U
U
U
U
Sélectionner les fonctions pour faire pivoter et
agrandir/diminuer la pièce:
U
U
U
U
Faire apparaître le cadre pour la BLK-FORM: Sur la
softkey, mettre la surbrillance sur AFFICHE
U
U
U
U
Faire disparaître le cadre pour la BLK-FORM: Sur la
softkey, mettre la surbrillance sur OMETTRE
Fonction
Softkeys
Faire pivoter verticalement la
représentation par pas de 5°
Faire basculer horizontalement la
représentation par pas de 5°
Agrandir pas à pas la représentation. Si la
représentation a été agrandie, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique.
Diminuer pas à pas la représentation. . Si la
représentation a été diminuée, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique.
Redimensionner la représentation à la
grandeur à laquelle elle a été programmée
