iTNC 530 HEIDENHAIN 331
8.7 Cy
cles SL a
v
ec f
o
rm
ule de cont
our

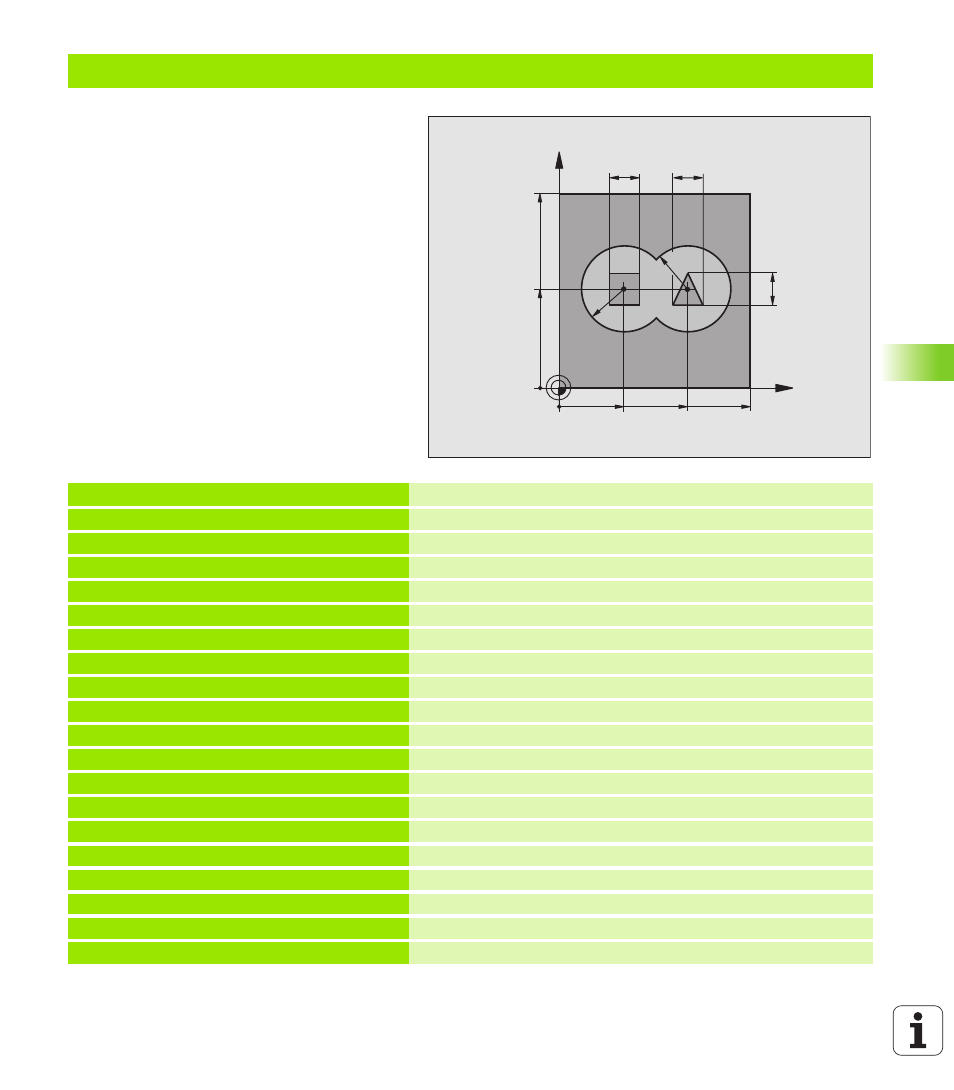

Exemple: Ebauche et finition de contours superposés avec formule de contour
0 BEGIN PGM CONTOUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Définition de la fraise d'ébauche
4 TOOL DEF 2 L+0 R+3 Définition de la fraise de finition
5 TOOL CALL 1 Z S2500 Appel de la fraise d'ébauche
6 L Z+250 R0 FMAX Dégager l'outil
7 SEL CONTOUR “MODELE“ Définir le programme de définition du contour
8 CYCL DEF 20.0 DONNÉES CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0.5 ;SURÉPAIS. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
9 CYCL DEF 22.0 ÉVIDEMENT Définition du cycle d’évidement
Q10=5 ;PROFONDEUR DE PASSE
X
Y
35
50
100
100
16
16
R25
65
16
R25
